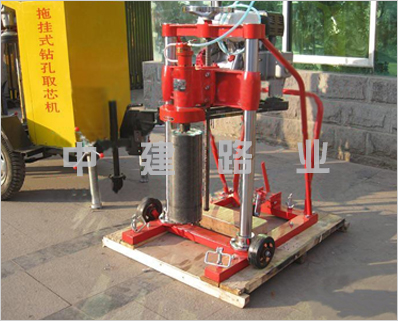

瀝青混凝土鉆孔取芯機

一、HZ-20型瀝青混凝土鉆孔取芯機主要用途
是對混凝土路面和瀝青路面進行機械鉆孔的新型建筑機械，操作簡便、輕巧靈活、移動方便，不需要電源，鉆機及取樣尺寸準確，鉆孔后表面光潔，且對鉆取物不發生意外破壞，是理想的一種公路檢測設備。
采用汽油發動機為動力，啟動方便，運轉可靠、操作簡便，并配備了人造人造金剛石薄壁鉆頭。
主要用于公路、機場、港口、大壩等混凝土、瀝青路面、石灰石基礎上取芯進行抗壓、抗折試驗。安裝大型機器設備鉆地腳螺栓孔，安設橋梁扶手及交通*防護欄桿鉆孔。
另外，本鉆機可對其它非金屬脆硬材料，如耐火材料、陶瓷、玻璃、巖石也同樣可進行鉆孔取芯。
二、HZ-20型瀝青混凝土鉆孔取芯機主要特點
鉆機為兩立柱立式結構鉆孔方向垂直向下，由汽油發動機、變速箱、主軸、鉆頭、立柱、底座升降結構、冷卻給水泵、行走機構等主成。
鉆機由合金鋼材料制造螺旋齒輪，齒面高頻淬火，能經久耐用，通過一對三角帶輪，帶動人造金剛石鉆頭旋轉工作，升降結構采用*滾珠絲杠輕松方便，立柱采用厚壁無縫鋼管，經*磨削后鍍硬鉻表面處理，使鉆頭作逆時針旋轉并作上下移動達到鉆孔或取芯之目的。
采用雙立柱結構、螺旋給進方式，穩定性好，操作簡單省力。配有行輪，移動方便。
采用高速切割技術與薄壁金剛石鉆頭配套，可鉆切高強度鋼筋混凝土，鉆進效率高、孔位準確、孔壁光滑，成孔質量好，芯樣完整光滑、震動小，對建筑物無損害。
三、HZ-20型瀝青混凝土鉆孔取芯機技術參數
1、型號：HZ-20型
2、*大鉆孔取芯直徑：Φ200mm
3、*大鉆孔取芯深度：600mm(可配加長桿30厘米/根)
4、鉆孔方向：垂直向下
5、進給方式：手動、自動
6、主軸轉速：800-1200轉/分
7、鉆頭形式：人造金剛石薄壁鉆頭
8、配套動力：
本田汽油發動機型號：5.5P/GXv1609P/Gx27013P/Gx390
雅馬哈汽油發動機型號：10P/MZ30012P/MZ360
轉數：3600r/min
9、鉆機外形尺寸：（長×寬×高）850×700×1200mm
10、重量：150kg
四、HZ-20型瀝青混凝土鉆孔取芯機操作過程
1、使用前的準備工作
（1）加入93#無鉛汽油和*潤滑油，加入機油的多少可根據機油尺刻度為準。
（2）在立柱上加注潤滑油，并轉動給進手柄和輸出軸，檢查給進和回轉是否靈活可靠。
（3）準備好水源。
（4）檢查各部位螺絲是否松動。
2、安裝
鉆頭對孔位后，把三個行走輪搬起，讓底座落到地面。打小孔且混凝土強度不高時，則依靠鉆機的自身重量就可將鉆機固定，若打的孔徑較大，鉆機自身重量不能穩住鉆機時，可在底盤上放置重物（如砂袋、鐵塊、混凝土塊等）固定或打兩個膨脹螺栓加上壓桿（如槽鋼等）來固定鉆機，鉆機固定要牢靠，不得搖晃，否則鉆孔作業無法正常進行。
3、開孔
以上作業做好后，即可開孔作業，裝上鉆頭，起動汽油機（詳情見汽油機用戶手冊）把進水管放入水桶內，水桶要提到高出水泵位置，然后手捏氣襄把水吸入水泵，水泵上水后把水桶放在地面即可。油門調至*大，開始輕搖給進手柄，使鉆頭緩慢接觸地面。開孔要訣：先給水后鉆進，給進速度要慢，鉆壓要小。嚴禁無水作業，以免燒壞鉆頭和水封。
4、正常鉆入
當開孔鉆進2-3毫米深后，即可轉入正常鉆進，此時給進壓力適當加大，正常鉆進的要訣：給進壓力要適中，要保持均勻，碰到粗鋼筋給進壓力要減小。要做到一聽二看，聽機器的聲音是否正常，看孔口是否返（冒）水。
5、終孔
到達所取深度后，即可停鉆。停鉆的要求是：先關機器后關水，若是深孔時，還不能立即提鉆和停水，而要用水沖孔一段時間，目的在于將孔內的巖粉沖洗干凈，以防巖粉沉淀導致埋鉆，造成取芯困難。
五、HZ-20型瀝青混凝土鉆孔取芯機注意事項
1、當出現卡鉆時，不允許采用強行起動機器的辦法來排除卡鉆，而應采用人工方法（如用加長搬手轉動鉆頭）排除后，方可重新起動機器。
2、當巖芯卡在鉆頭內時，應立即停止鉆進，及時清除。清除時，只允許用橡膠錘或軟木棍輕輕敲擊鉆頭鋼體，反復敲擊即可將巖芯清除出來。嚴禁用鐵錘敲擊鉆頭或巖芯，嚴禁用鐵棍從鉆頭后部插入敲擊巖芯，以免損壞薄壁鉆頭。
3、使用前應仔細閱讀（汽油機用戶手冊）
4、嚴禁無水作業。
