產品展示 首頁>>產品展示>>公路橋梁樁基檢測設備

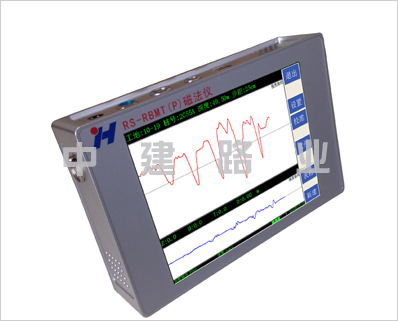

RS-RBMT(P)型鋼筋籠長度測試儀

RS-RBMT(P)型鋼筋籠長度測試儀簡介

RS-RBMT的全新升級版

技術*，*號：Z200610038753.7

通過測量地球磁場在鋼筋籠內/附近的變化，從而準確直觀的反映灌注樁內鋼筋籠的埋設長度。配筋數量變化在測試數據中同樣有反映。

RS-RBMT(P)型鋼筋籠長度測試儀主要特點

采用ARM9處理器芯片，系統頻率更高，現場工作更加穩定；

Windows操作系統,標準USB接口，U盤轉存更加穩定；

觸摸屏操作，TFT屏顯示，界面友好，操作簡單；

系統輕便，自動采集、存儲深度和磁場數據，現場成圖，測試效率高；

適用性強，不受地下水位影響及檢測場地限制（如樁成在山坡、江邊、河中等特殊地形中）；

RS-RBMT(P)型鋼筋籠長度測試儀技術指標

顯示方式：800×600TFT彩屏

操作方式：觸摸屏

數據接口：雙通道USB

深度分辨率：0.1cm

深度誤差：<0.5%

磁場量程：±2Gauss（±200000nT）

磁場分辨率：0.1mGauss(10nT)

磁場精度：1.0mGauss(100nT)

Z軸轉向差：<200nT

水密性：2.0Mpa

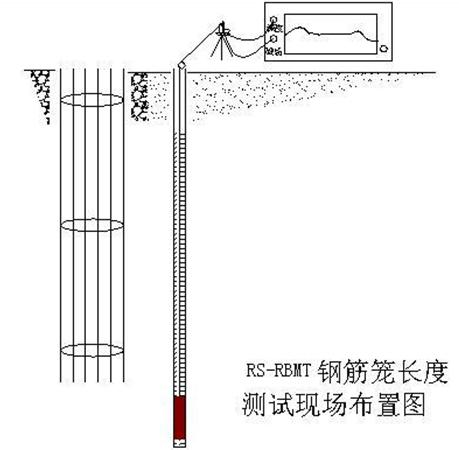

RS-RBMT(P)型鋼筋籠長度測試儀現場布置圖

如圖，在樁外鉆孔（也可以利用樁內取芯孔）到樁底標高-5米處，置入探頭到孔底，支好管口滑輪和電動計數滑輪，連接計數電纜、探頭數據線和電機電源線，開機，自下而上采集數據。
