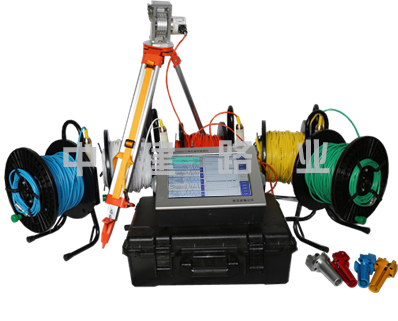

聲波透射法樁基完整性檢測儀

RS-ST03D(T)型聲波透射法樁基完整性檢測儀應用領域

樁基/連續墻完整性快速連續法檢測

混凝土強度檢測，表面損傷、內部缺陷、表面裂縫深度的評定

鋼管混凝土缺陷檢測，錨桿灌漿飽滿度測試

地質勘察，巖體、混凝土等非金屬力學性能測試

RS-ST03D(T)型聲波透射法樁基完整性檢測儀技術標準

適用于以下等規范：

建筑基樁檢測技術規范JGJ106-2014

公路工程基樁動測技術規程JTG/TF81-01-2004

鐵路工程基樁無損檢測規范TB10218-2008

超聲回彈綜合法檢測混凝土強度技術規程CECS02:2005

超聲法檢測混凝土缺陷技術規程CECS21:2000

鐵路工程結構混凝土強度檢測規程TB10426-2004

RS-ST03D(T)型聲波透射法樁基完整性檢測儀檢測原理

聲波透射法指在預埋聲測管之間發射并接收聲波，通過實測聲波在混凝土介質中傳播的聲時、頻率和波幅衰減等聲學參數的相對變化，對樁身完整性進行檢測的方法。本方法適用于已預埋聲測管的混凝土灌注樁樁身完整性檢測，判定樁身缺陷的程度并確定其位置。

產品特點

*即時無線上傳數據的聲波儀

數據*萬無一失

支持Android和IOS手機,實時查看檢測數據

實時監控現場所有數據，如測試數據、測試參數、全球定位信息等

數據自動備份，數據處理中心隨時備份每一次采樣結果，不用擔心測試儀故障引起的數據丟失

*機型，潛力機型

專門用于超聲波透射法自動測樁

雙向自動計數，可按需反復測試

自發自收，3剖面自動循測，即時加密、回放

工作效率極度提高

分析軟件風格統一、界面友好、操作方便、功能豐富、處理規范,自動出報告圖表

分析軟件全面支持Win操作系統，風格統一、界面友好、操作方便、功能豐富、處理規范,自動出報告圖表并提供Word、Execl等接口

RS-ST03D(T)型聲波透射法樁基完整性檢測儀技術指標

操作系統：高穩定可靠的WindowsCE操作系統；

控制模塊：嵌入式586工控機；

顯示屏：1240*768TFT彩色液晶屏；

操作方式：觸摸屏；

存儲容量：2GB；

深度計數方式：自動計數；

采樣間隔：0.1μs～200μs；

采樣長度：0.5～1k；

發射電壓：500V/1000V可調；

放大增益：1~8000倍；

增益精度：0.5dB；

通道數：三個獨立可控自發自收通道；

一次提升測試剖面：三個剖面；

發射脈寬：0.1μs～100μs連續可調；

頻帶寬度：5kHz～250kHz；

聲幅準確度：≤3%；

聲時準確度：≤0.5%；

道間串擾：1/700；

數據傳輸模式：USB傳輸；

工作溫度：-20℃～55℃；

供電模式：鋰電池、續航時間8小時；

體積尺寸（mm）：360×270×105；

重量：6.66kg（含電池）。
