型號	RSM-SY7(F)	RSM-SY7(T)
主控形式	低功耗嵌入式系統主頻：1GHz內存：512M	低功耗嵌入式系統主頻：1GHz內存：512M
采樣方式	同步自發自收	同步自發自收
顯示模式	12.1寸高亮度真彩液晶屏	12.1寸高亮度真彩液晶屏
操作方式	觸摸屏	觸摸屏
儲存模式	16G電子硬盤	16G電子硬盤
通訊方式	內置有線通訊	內置有線通訊
深度計數方式	自動計數	自動計數
掃描速度	≥20次循環/秒	≥20次循環/秒
觸發方式	信號觸發	信號觸發
采樣間隔	0.1～200μs	0.1～200μs
記錄長度	0.5～4k	0.5～4k
發射電壓	500V/1000V可調	500V/1000V可調
動態范圍	≥100dB	≥100dB
增益精度	0.5dB	0.5dB
通道數	四個獨立可控自發自收通道	三個獨立可控自發自收通道
一次提升測試剖面	六個剖面	三個剖面
發射脈寬	1～100μs連續可調	0.1μs～100μs連續可調
頻帶寬度	1～500kHz	1～500kHz
聲幅準確度	≤3%	≤3%
聲時準確度	≤0.5%	≤0.5%
接收靈敏度	≤10μv	≤10μv
道間串擾	≤1/400	≤1/400
數據導出	USB	USB
數據上傳模式	內置藍牙/WIFI	內置藍牙/WIFI
工作溫度	-20℃～+55℃	-20℃～+55℃
供電模式	可拆卸鋰電池≥8小時	可拆卸鋰電池≥8小時
外形尺寸	340×270×73mm	340×270×73mm
重量	2.0kg（含鋰電池）	2.0kg（含鋰電池）
提升裝置
提升裝置連接方式	有線/無線	有線/無線
無限傳輸距離	30m	30m
無線工作時間	≥20h	≥20h
*小測點間距	1cm	1cm
*大提升速度	60m/min	60m/min
記數方式	雙向計數	雙向計數

RSM-SY7(T)型基樁超聲波檢測儀產品特點

1.**四通道自發自收基樁剖面全組合超聲波檢測，已獲多項發明*授權；

2.自發自收電路設計，無需更換探頭對應聲測管的位置，一次提升完成四管六剖面全組合測試，大幅提高檢測速度，大大減輕現場檢測人員工作強度；

3.每個剖面測試波形各自可控調節增益延遲；

4.可自動搜索波位置、自動調整放大倍數；

5.采用12.1寸超大真彩液晶顯示屏，現場可同時清晰的觀測6個剖面測試波形、波列、波速、波幅等信息，測試過程中整樁質量一目了然；

6.測點移距1～50cm可調，無漏點，無需重復測試；

7.自動計數提升裝置連接方便、快捷，*大提升速度可達60m/min；

8.儀器采用高強度塑料外殼，結構牢固，美觀耐用；

9.采用進口接插件，整機防水設計。

RSM-SY7(T)型基樁超聲波檢測儀依據規范

《超聲回彈綜合法檢測混凝土強度技術規程CECS02:2005》

《建筑基樁檢測技術規范JGJ106-2014》

《公路工程基樁動測技術規程JTG/TF81-01-2004》

《鐵路工程基樁無損檢測規范TB10218-2008》

《超聲法檢測混凝土缺陷技術規程CECS21:2000》

《鐵路工程結構混凝土強度檢測規程TB10426-2004》

《廣東省建筑樁基檢測規范DBJ15-60-2008》

《江蘇省建筑地基基礎檢查規程DBJ32/TJ142-2012》

《StandardTestMethodforIntegrityTestingofConcreteDeepFoundationbyUltrasonicCrossholeTestingASTMD6760-08》

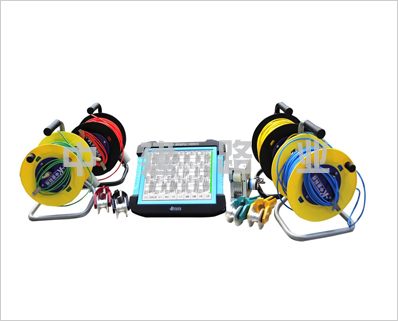

RSM-SY7(T)型基樁超聲波檢測儀產品配置

1、儀器主機一臺；

2、提升裝置兩套；

3、一發一收探頭四只；

4、孔口滑輪四只；

5、三腳架一副；

6、平面換能器一對（50K）。
