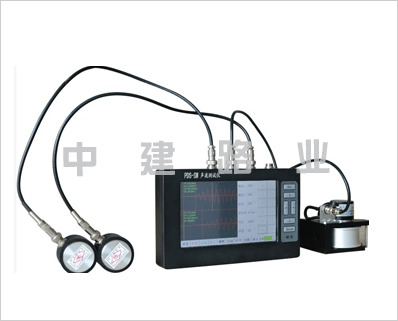

PDS-SW型非金屬超聲波檢測儀

PDS-SW型非金屬超聲波檢測儀簡介
PDS-SW超聲波測試儀于2007年推出的高速數據采集系統。超聲波測試儀使用的工控機是主頻為533MHz的S3C2440ARM9，能流暢地運行WindowsCE5.0操作系統。高亮度半透半反的7.2寸寬屏TFT真彩色液晶屏和高通過率的觸摸屏，使得新的PDS-SW超聲波測試儀在強光下能方便的操作、瀏覽。
PDS-SW型非金屬超聲波檢測儀主要特點：
系統功耗低：采用S3C2440ARM9處理器使總功耗下降了40%
穩定性高：采用WindowsCE5.0操作系統，提高了系統的穩定性
環境適應性高：采用半透半反的7.2寸寬屏，在強光下能方便的操作、瀏覽
PDS-SW型非金屬超聲波檢測儀通過USB總線進行高速數據采集。能同時完成兩個通道的高速并行采樣作業。具有高分辨、高增益、高靈敏、高精度、線性好、低功耗等優點，可廣泛應用于：
聲波透射法基樁完整性檢測；
非金屬試件縱、橫波速測試、平面縱波測試；
巖基鉆孔波速測試；
混凝土強度檢測；
混凝土表面損傷、內部缺陷、表面裂縫深度的評定；
地質勘查，巖體、混凝土等非金屬力學性能測試；
PDS-SW型非金屬超聲波檢測儀技術參數
采樣間隔：0.1us～50ms；
采樣通道：1、2道并行采樣；
測讀方式：手動游表、自動尋找波的聲時與聲幅；
測讀參數：聲時與聲幅二維參數；
發射方式與頻率：單次發射和連續發射，＞3次/秒；
發射電壓：發射電壓500V/1000V；發射脈寬1us～1000us；數字調節；
換能器標稱頻率：10K；25K；50K；100K；250K；500KHz；
放大器帶寬：1K～500kHz；
接收靈敏度：＞=10uv；
顯示方式：7.2寸寬屏TFT液晶顯示器；
數據輸出：專用ＰＤＳ文件格式；
掃描寬度：采樣長度*采樣間隔=102.4us～51.2s；
掃描延時：延遲點數*采樣間隔=-5.0s～500s；
游標定義：2個游標；
測量穩定性：通過國家計量認證；
使用環境：工作溫度：-20～40℃，相對濕度：０～95%ＲＨ；
供電能力：AC：200～240V，DC：5～8.2V；鋰電池組供電時間＞6小時；
尺寸重量：220×140×40mm,儀器自重1.4KG。
PDS-SW型非金屬超聲波檢測儀計算機系統技術參數
芯片組：S3C2440ARM9；
主頻：533MHz；
內存：64M；
顯示：7.2寸寬屏TFT液晶顯示器；
FLASH：64M；
總線界面：觸摸屏；
接口：USBRS232以太網；
數據存儲：2G–16GSD卡；
電池容量：5.2AH；
操作系統：WindowsCE5.0；
工作溫度：-20℃～+60℃。
