電液伺服液壓*試驗機

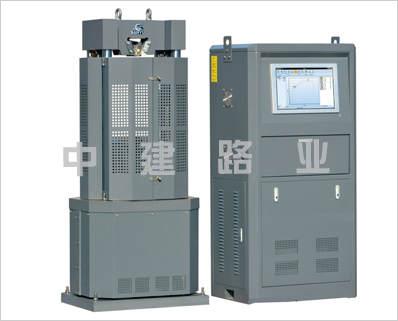

WAW-100B型電液伺服液壓*試驗機產品簡介
WAW-100B型電液伺服*試驗機是采用了液壓動力源驅動，電液伺服控制技術，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其由試驗主機、油源（液壓動力源）、測控系統、試驗器具四部分組成，*大試驗力100kN，試驗機準確度等級優于1級。
WAW-100B型電液伺服*試驗機是一款通用性較強的產品，可以滿足國家關于金屬拉伸試驗規定中的各項標準試驗，也可以按照其它標準實現對不同材料或產品的拉伸、壓縮、彎曲、剪切等類型的試驗，可以求取所測材料的抗拉強度、屈服強度、規定非比例延伸強度、彈性模量等性能指標，可實現等速率加荷、等速率變形、等速率位移、等速率應變等閉環控制，可以進行材料或產品的工藝合格性能驗證試驗。
該試驗機是六立柱、雙空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間通過鏈輪和絲杠旋轉帶動下橫梁上下移動來自動調整。上下橫梁上裝有液壓控制的夾持鉗口，標準機型配有V型和平面型鉗口用于夾緊圓柱試樣和平板試樣做拉伸試驗；標準機型的下橫梁底端配有上壓板，試臺上配有帶球形結構的下壓板，可直接做壓縮試驗。
WAW-100B型電液伺服液壓*試驗機主機的設計考慮了擴展裝配其它夾具以完成更多試驗的可能。如：配裝螺栓夾具可做螺栓的拉伸和保載，配裝彎曲夾具可做圓棒或板材的彎曲試驗，配裝剪切夾具可做圓棒剪切強度試驗，在壓縮空間中加配抗折、剪切、劈裂、彈性模量儀等可做混凝土及水泥樣塊試驗，此外，配上鋼球、錨鏈、扣件等夾具即可完成該產品的各項試驗。
該試驗機及配件符合GB/T228、GB/T2611、GB/T16826標準要求。
WAW-100B型電液伺服液壓*試驗機產品參數
試驗機級別：1級(0.5級）
抗壓*大試驗力：100kN
主機結構形式：六立柱主機結構
油源柜重量（kg）：300
試驗力示值相對誤差：±1%（±0.5%）
變形測量范圍：1%-*F•S
整機功率（kW）：2.2
位移示值相對誤差：±1%
位移測量分辨力：0.001mm
應力速率控制相對誤差：±2%（±1%）
位移速率控制相對誤差：±1%（±0.5%）
應變速率控制調節范圍：0.00025/s-0.0025/s
應變速率控制相對誤差：±2%（±1%）
力、變形、位移保持控制范圍：0.3%-*F•S
力、變形、位移保持控制相對誤差：≦1%
中梁升降速度（mm/min）：320
壓縮面*大間距（mm）：500
拉伸*大間距（mm）：600
活塞行程（mm）：200
圓試樣夾持直徑（mm）：Φ6-Φ22
扁試樣夾持厚度（mm）：0-15
彎曲試驗支點*大距離（mm）：300
上下壓板尺寸（mm）：Φ110
主機外形尺寸（mm）：800×620×1850
油源柜尺寸（mm）：800×600×1600
變形示值相對誤差：±1%（±0.5%）
有效測量范圍：1%-*F•S（全量程不分檔）
主機重量（kg）：1450
