微機控制電子拉力試驗機

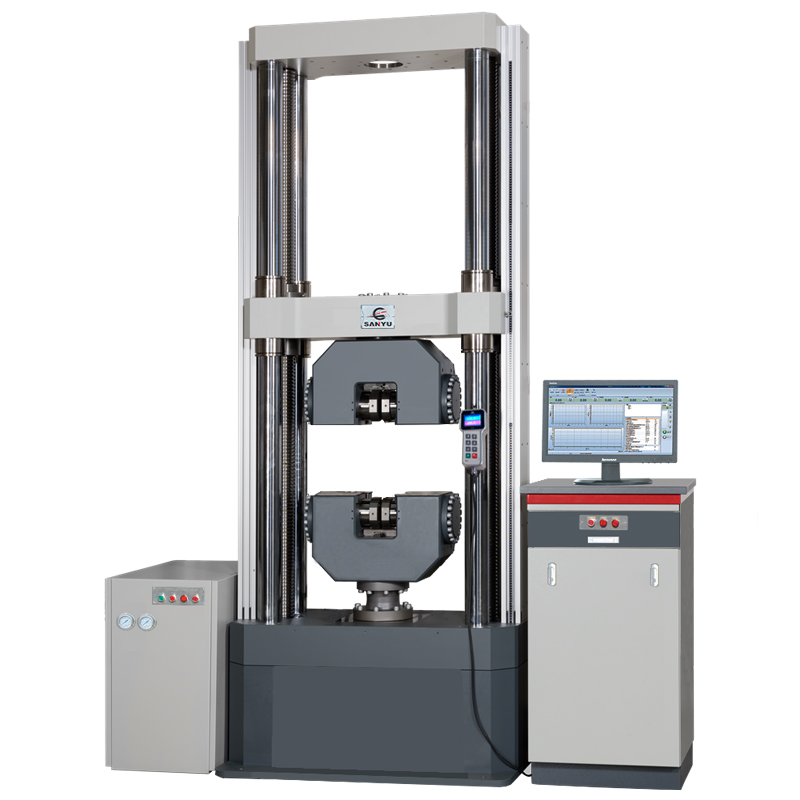

WDW-600P微機控制電子萬能試驗機采用調速精度高、性能穩定的交流伺服系統和交流伺服電機作為驅動系統，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備。

該試驗機是雙絲杠、四立柱門式結構，試驗空間由伺服電機配合高精度滾珠絲杠帶動橫梁上下移動來自動調整。中橫梁和平臺之間裝有液壓控制的平推夾持鉗口，標準機型配有V型和平面型鉗口用于夾緊圓柱試樣和平板試樣做拉伸試驗。配置可以安裝在平推夾持鉗口中的上下壓板，可以在試驗空間內完成各種壓縮類試驗。

該試驗機液壓平推夾具配有單獨液壓油源，四個油缸都接有高精度同步型壓力補償流量控制閥。利用鉗口的夾持能力可進行材料的雙向過零拉壓試驗，試驗效率高，可以完成鋼筋連接的高應力、大變形的反復拉壓試驗。

該試驗機及配件符合GB/T1499.2、GB/T228、GB/T2611、GB/T16826、JGJ107-2016、JGJ355-2015等標準要求。

WDW-600P型微機控制電子拉力試驗機技術參數

試驗力：600kN；

試驗機準確度等級：0.5級；

試驗力示值相對誤差：示值的±0.5%以內；

變形示值相對誤差：示值的±0.5%以內；

橫梁速度調節范圍：0.001—300mm/min；

試樣夾持直徑：φ10-φ32；

有效拉伸空間：800mm；

有效試驗寬度：720mm；

主機外型尺寸（長×寬×高）：1220×780×2860（mm）；

電源：220V±10%；

主機重量：3500kg。
