微機電液伺服鋼絞線專用機

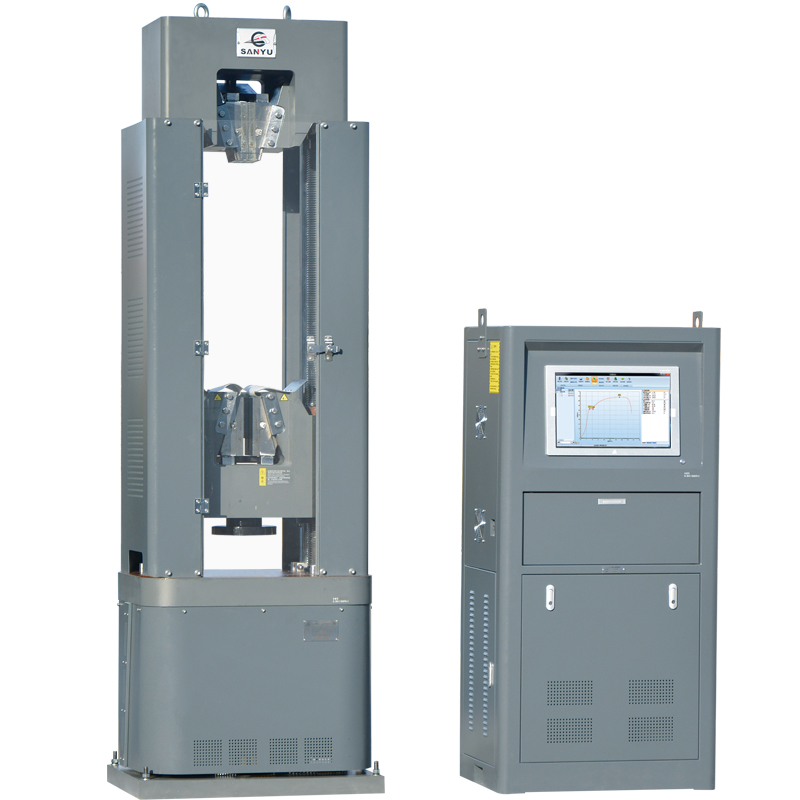

GAW-1000B型微機電液伺服鋼絞線專用機產品簡介

GAW-1000B型微機電液伺服鋼絞線拉力試驗機可以滿足國家關于鋼絞線拉伸試驗規定中的標準試驗要求，可以求取所測材料的抗拉強度、彈性模量等性能指標。

GAW-1000B型微機電液伺服鋼絞線拉力試驗機是采用了液壓動力源驅動，電液伺服控制技術，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其由試驗主機、油源(液壓動力源)、測控系統、試驗器具四部分組成，試驗力1000kN，試驗機準確度等級優于1級。

GAW-1000B型微機電液伺服鋼絞線拉力試驗機可以滿足國家關于鋼絞線拉伸試驗規定中的標準試驗要求，可以求取所測材料的抗拉強度、彈性模量等性能指標。

該試驗機是六立柱、雙空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間通過鏈輪和絲杠母旋轉帶動下橫梁上下移動來自動調整。上下橫梁上裝有液壓控制的夾持鉗口，可配置鋼絞線專用鉗口用于Φ8～Φ18mm的鋼絞線的拉伸試驗;標準機型的下橫梁底端配有上壓板，試臺上配有帶球形結構的下壓板，可直接做壓縮試驗。

GAW-1000B型微機電液伺服鋼絞線專用機技術參數

試驗力：1000KN ;

準確度等級：1級;

示值相對誤差：±1%;

有效測量范圍：1%-100%F•S(全量程不分檔);

變形測量范圍：1%-100%F•S;

變形示值相對誤差：±1%;

位移示值相對誤差：±1%;

位移測量分辨力：0.001mm;

應力速率控制相對誤差：±2%;

位移速率控制相對誤差：±1%;

應變速率控制調節范圍：0.00025/s-0.0025/s;

應變速率控制相對誤差：±2%;

力、變形、位移保持控制范圍：0.3%-100%F•S;

力、變形、位移保持控制相對誤差：≦1%;

中梁升降速度：300 mm/min;

壓縮面間距：900 mm;

拉伸間距：900 mm;

活塞行程：200 mm;

活塞移動速度：100 mm/min;

鋼絞線夾持直徑：Φ8 mm –Φ18mm;

上下壓板尺寸：Φ225 mm;

主機外形尺寸：1020 mm×640 mm×2650 mm;

油源柜尺寸：800 mm×600 mm×1600 mm;

整機功率：2.2kW(油泵電機1.5kW，升降電機0.4kW);

油源柜重量：300 kg;

主機重量：約3100 kg。
