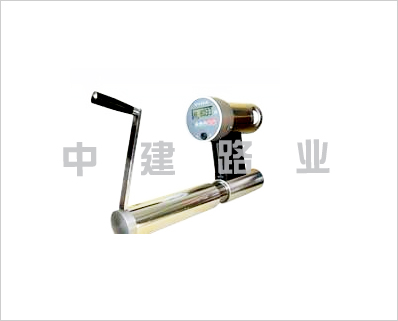

混凝土強度拔出儀

BCY-II型混凝土強度拔出儀用途概述

用于測試5-80Mpa各種既有建筑物的混凝土強度，評價抗壓強度，確定構件的實際強度。其應用可控制現場施工質量和進度，評價混凝土運輸、泵送、澆筑、壓實及養護隊覆蓋層強度的影響，決定施工中拆除模板、加置載荷、濕熱養護等適當?shù)臅r(shí)間。

檢測方法：后裝法和預埋法

BCY-II型混凝土強度拔出儀執行標準

《拔出法檢測混凝土強度技術規程》（CECS69:2011）

《混凝土強度預埋拔出試驗方法》（TB/T2298.1-91）

《混凝土強度后裝拔出試驗方法》（TB/T2298.2-91）

產品特點

1.拔出力大，可做后裝法和預埋法，用途廣泛。

2.背光顯示，可以在多種環境中正常工作

3.脹簧可重復使用。

4.圓環式拔出法損傷面小，精度性能更優越。

BCY-II型混凝土強度拔出儀技術參數

允許使用*大拔出力60+10%kN

工作環境溫度-10C°～60C°

工作缸活塞有效面積25.13C㎡

工作杠活塞*大行程4mm

檢測抗壓強度范圍10～80Mpa（預埋法）

10～80Mpa（后裝法）

拔出儀示值誤差＜±2％F.S

BCY-II型混凝土強度拔出儀儀器規格

主機重量：5kg

系統配置

混凝土強度拔出儀主機

手持鉆孔取芯機

檢測附件

BCY-II型混凝土強度拔出儀測試步驟

后裝法：鉆孔、切槽、檢測、退出拔出儀，結束檢測。

預埋法：固定預埋組件（預埋連接圓盤、十字槽沉頭螺釘、預埋定位桿、預埋錨盤）、預埋件養護、檢測、退出拔出儀，結束檢測。
