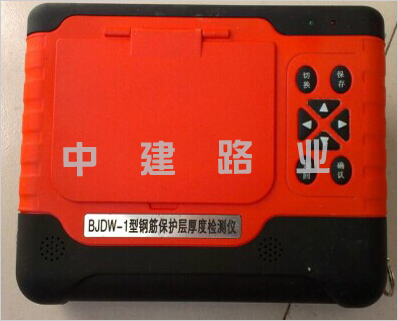

BJDW-1型鋼筋保護層厚度檢測儀

BJDW-1型鋼筋保護層厚度檢測儀可用于現有鋼筋混凝土工程及新建鋼筋混凝土結構施工質量的檢測：確定鋼筋的位置、布筋情況，已知直徑檢測混凝土保護層厚度，未知直徑同時檢測鋼筋直徑和混凝土保護層厚度，路徑掃描掃描功能。此外，也可對非磁性和非導電介質中的磁性體及導電體的位置進行檢測，如墻體內的電纜、水暖管道等。該儀器是一種具有自動檢測、數據存儲和輸出功能的智能型無損檢測設備。

儀器組成

儀器主要由主機、鋼筋檢測探頭、掃描小車等組成。

BJDW-1型鋼筋保護層厚度檢測儀產品特點：

*設計

快速準確定位鋼筋位置。儀器采用高速硬件平臺，可快速準確定位鋼筋位置自動標示鋼筋位置。探頭掃描到鋼筋后，會自動發出紅光標示線，方便用戶直接在混凝土表面標記

自動準確檢測保護層厚度。儀器自動進行量程切換，對鋼筋保護層厚度進行準確量

自動檢測環境溫度和記錄測試時間

現場實時顯示測量信息。測試結果直接顯示在屏幕上，用戶一目了然

無邊界網格掃描和剖面掃描模式。自動測量鋼筋的間距，實時顯示鋼筋分布圖和保護層厚度

檢測數據自動存儲

現場數據分析功能。現場提供統計分析結果，便于及時指導施工作業

現場數據管理功能。用戶可方便地進行數據查看、復測、存儲、刪除和分析

功能強大的*Windows數據分析處理軟件。所有檢測數據可通過USB同步方式上傳至PC機中。用戶可對檢測數據進行統計分析，生成Word、Excel報表，并打印輸出

人機交互

觸摸屏操作，簡便快捷

測試全過程語音和文字提示，人機交互界面極其友好

儀器內建各種幫助文檔和演示視頻，方便用戶熟練儀器操作

海量存儲

2GB容量的SD卡可以存儲大于100,000個測量文件

節能低碳

采用*、節能的可充電式鋰電池供電、功耗低

BJDW-1型鋼筋保護層厚度檢測儀技術參數：

硬件平臺：ARM9嵌入式硬件平臺，WinCe5.0操作系統，真彩色TFT顯示屏，帶觸摸屏

可探測保護層厚度范圍：

*量程：6mm～90mm

*量程：6mm～200mm

保護層厚度示值*大誤差：

*大誤差 ±1；±2；±3

*量程 6~59；60~69；70~90

*量程 6~79；80~119；120~200

直徑測量范圍：F6mm～F50mm

鋼筋直徑示值*大誤差：±1檔

儀器供電：可充電式鋰電池

工作時間：≥28小時

工作溫度：-10℃～＋50℃

工作濕度：≤90%RH

電磁環境要求：無強交變電磁場

BJDW-1型鋼筋保護層厚度檢測儀使用注意事項：

1、儀器應避免進水，該儀器非防水儀器；

2、儀器應避免高溫狀態下工作（50℃以下使用較好）；

3、避免靠近非常強的磁場，如大型電磁鐵、大型變壓器等；

4、未經允許，請勿打開儀器機殼，否則后果自負；

5、儀器應交由專人看管使用，使用前請仔細閱讀使用說明書。
