裂縫寬度檢測儀

一、KON-FK(N)型裂縫寬度檢測儀產品用途

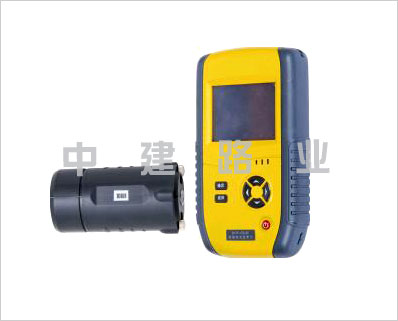

本儀器用于不同材質結構表面裂縫的寬度實時自動檢測和裂縫開裂過程的實時觀測。儀器由主機、攝像頭以及連接主機和攝像頭的信號線組成，使用時用信號線將攝像頭和主機連接起來，啟動儀器即可。

二、KON-FK(N)型裂縫寬度檢測儀產品特點

﹡屏幕顯示裂縫圖像，根據屏幕刻度讀出裂縫的寬度值；

﹡0—2mm和0—3mm二檔量程可調；

﹡攝像頭內含照明光源。

三、KON-FK(N)型裂縫寬度檢測儀技術指標

﹡檢測范圍：0.01mm~3.0mm；

﹡估測精度：0.01mm

﹡內置可充電鋰電池，可連續工作8個小時。

四、KON-FK(N)型裂縫寬度檢測儀使用說明

1、寬度測試

啟動儀器后，進入裂縫寬度的測試界面，測試方法如下：

1)將儀器和攝像頭連接好，打開電源，進入測試狀態。

2)將攝像頭緊靠在在被測裂縫上，使裂縫的上、下端部穿過屏幕的上下邊界線，類似于圖2-1的圖像。

3)裂縫測試部位為裂縫與標尺相交的部位，測試時要盡量保證裂縫與水平線垂直，保證測試的精度。

4)移動探頭，調整裂縫顯示位置，使裂縫的一個邊緣對準一個整的刻度線，讀取另一邊緣的刻度值。兩個邊緣的刻度值之差為裂縫的寬度值，記錄裂縫的寬度值，完成測試。

注：如攝像頭未連接或連接異常，儀器顯示黑屏并在右上方閃動，那是“NoSensor”標志，連接攝像頭后標志消失，自動進入測試狀態。

2、KON-FK(N)型裂縫寬度檢測儀量程切換

儀器具備2mm和3mm兩個量程范圍，按下儀器“確定”鍵切換到2mm量程，按下“返回”切換到3mm量程；各量程顯示相應的刻度尺，其他測量方式同前。

3、圖像移動

如因攝像頭位置原因造成顯示的裂縫位置不方便與刻度尺對照，可按下儀器右下方的四個方向鍵移動圖像到合適的位置，四個方向鍵按動一下移動一個顯示點，長時間按住則圖像連續移動。

4、版本查看

儀器內部采用數字式軟件圖像采集，可以通過下述操作查看軟件版本：

1)在未連接攝像頭的情況下啟動儀器或在儀器運行狀態下直接拔出攝像頭，儀器進入右上方閃動有“NoSensor”的狀態。

2)在儀器右上方的USB口插上一個普通的USB存儲盤（即不包括2.5所述升級軟件的USB存儲盤），稍后儀器顯示屏右上方顯示內部軟件當前版本號。

5、軟件升級

儀器內部采用數字式軟件圖像采集，內部軟件可以隨廠家軟件的更新或問題的修正實現升級，升級辦法如下：

1)由廠家提供升級文件，將升級文件復制到普通USB存儲盤的根目錄中。

2)在未連接攝像頭的情況下啟動儀器或在儀器運行狀態下直接拔出攝像頭，儀器進入右上方閃動有“NoSensor”的狀態。

3）在儀器右上方的USB口插上第1步準備好的USB升級盤，稍后儀器顯示屏右上方顯示“Updating”,幾秒鐘后儀器自動重啟。特別注意：當儀器進入到啟動界面時要立即拔出USB升級盤，否則儀器啟動后將重復升級。

五、KON-FK(N)型裂縫寬度檢測儀儀器使用注意事項：為了更好使用本儀器，請您使用前仔細閱讀用戶手冊。在使用中請注意以下事項：

1、信號線的插頭為自鎖式插頭，插連線時將信號線插頭的紅點與插座的紅點對齊后插入即可，拔下時用手捏住插頭根部直接拔出。切勿左右旋轉或用力拉線，以免造成探頭內部線路損壞。

2、儀器的“狀態”指示燈指示當前主電池電量，綠色表示正常，紅色表示電量不足，需要及時充電。

將隨儀器標配的專用外接電源適配器插入主機的充電口，插入后立即開始充電，儀器的紅色“充電”指示燈點亮指示進入充電狀態，充電完成后該指示燈熄滅，充電過程中儀器可照常使用。

KON-FK(N)型裂縫寬度檢測儀充滿電池大約需要6~8小時，電池充滿后，此時可以拔下充電器。

充電過程中，充電電池和充電器會有一定發熱，屬正?，F(xiàn)象，應保持通風散熱。

3、儀器上的“電源”指示燈在接有外接電源時點亮，其余狀態下熄滅。

4、禁止將電池短路或靠近高溫?zé)嵩?、明火、強光、強輻射?/div>
