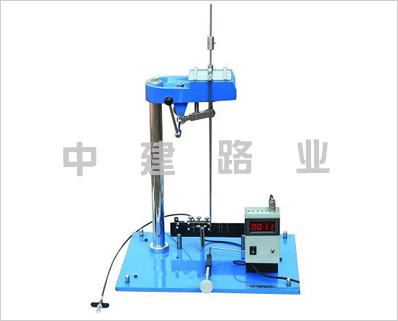

擺桿阻尼試驗儀

一、QHD型擺桿阻尼試驗儀用途：
QHD型擺桿阻尼試驗儀是根據*標準ZBN72020-86和參照*ISO1522--------1973設計制造的。本儀器使用于色漆，清漆及有關產品的取樣試驗，以測定色漆清漆及有關產品的皮膜硬度。
二、QHD型擺桿阻尼試驗儀技術指標：
（一）科尼格擺（Konig）
1、擺的總質量：200±0.2g
2、擺的擺動周期：1.4±0.02S
3、擺的玻璃值：250±10S178±7次（在拋光玻璃上，擺桿擺幅從6°位移到3°的阻尼時間次數）
（二）鉑撒茲擺（Persoz）
1、擺的總質量：500±0.1g
2、擺的擺動周期：1±0.001S
3、擺的玻璃值：≥420S840次（在拋光玻璃上，擺桿擺幅從12°位移到4°的阻尼時間次數）
三、QHD型擺桿阻尼試驗儀工作原理及結構：
1、工作原理
用擺桿在漆膜上擺幅衰減的阻尼時間以秒計來表示漆膜硬度是根據接觸漆膜表面的擺桿以一定周期擺時，如表面越軟的話則擺幅衰減越快，反之就越慢的原理。值得注意的是，用不同結構、質量、尺寸，周期的科尼格（Konig）和鉑鏟茲（Persoz）兩種擺桿所作的試驗結果之間沒有換算關系，這是因為擺桿與涂層間的互相作用還取決于涂層具有的復雜的彈性和粘度等原因。所以產品標準中測定某種漆膜的阻尼時間，只規定使用一種擺桿。
1、結構：QHD型擺桿阻尼試驗儀主要分為以下幾部分。
（1）儀器座：用于支承試板和擺桿，座上沒有一垂直承桿，并與具有工作平面的水平臺相連接。
（2）擺桿：Konig或Persoz
（3）技術裝置，自動記錄所需要擺動角度的次數。
（4）儀器罩
四、QHD型擺桿阻尼試驗儀操作與使用：
a)準備工作
1、將儀器座置于無振動的工作臺上，裝好底角螺釘及墊片。
2、接好計數裝置的電源線。用連接線連接光電管與計數裝置。
3、將兩個控制手柄裝在相應的位置上。
4、將擺桿置于工作臺定位銷上。
（二）
1、將儀器座水平校正:：調整底腳螺釘，觀察水平泡，校正好水平。
2、擺桿的零位校正：在儀器座水平校正后，將擺桿放置工作臺上觀察其擺尖是否在刻度的零位，若不在零位則移動刻度盤，使其零位與擺尖對正，然后緊固好刻度盤緊固螺釘。
2、位置調整：將光電管調整3°或4°的位置上。
b)操作說明：
1、接通計數裝置電源，打開電源開關，將K/P擺轉換鍵置于相應位置，當實驗結束后，按動復位鍵使計數顯示復零。
2、將被測試板漆膜上放置在水平工作臺上的托板上，然后轉動托板控制手柄，使擺桿慢慢落在試板上。
3、轉動起動手柄拔置6°或12°處，用擺條止動裝置檔住擺條。
4、釋放擺條止動裝置，使擺桿自由擺動，計數裝置將自動記錄下擺桿由6°-----3°或12°-------4°的阻尼次數。其阻尼時間應按下計算：
t=T.`•n
式中：t-----涂層阻尼時間S
T-----擺的周期S/次
n-----規定角度范圍內擺桿擺動的次數。
（四）QHD型擺桿阻尼試驗儀注意事項：
1、準玻璃板在每次使用前應用乙醚，乙醇，溶機汽油擦洗干凈。注意不得劃傷玻璃表面。
2、應定期或每次試驗前，先用標準玻璃板試驗，以驗證儀器是否符合Konig擺250±10S：Persoz擺420S以上的指標，如果不符則應找出原因后排除之，使其達到要求可試驗。
3、應在23±2℃相對濕度（50±5）%下進行，使用儀器時須加上儀器罩。
4、儀器不要放在光線充足的地方進行試驗，以免接光電管受外界光線影響，而使自動計數裝置不能正常計數甚至停止計數，儀器應放在無強光照射的地方。
5、Konig擺的上部擺錘不要隨意改變其位置，因為該擺錘是調節K擺擺動周期之用的。改變其位置K擺的周期也將隨之改變。所以當發現K擺的周期不是1.4S時。就可調節擺錘使其達到1.4S。調節方法：讓擺在玻璃板上擺動，用秒表記錄10次或20次擺動時間，看其是否是14S或28S如果不是則調整擺錘位置，再用秒表記錄其擺動時間，如此反復進行直至記錄時間達到14S或28S即擺動周期達到1.4S為止。
