CLD-3型靜力觸探儀

CLD-3型靜力觸探儀適用于在一般粘性土、軟土、黃土和密砂土地區的土木建筑工程、市政、公路、工程地基土原位測試。
主要用途
用于查明地層在垂直和水平方向的變化；進行力學分層；確定天然地基承載力和估算單樁承載力；判別砂土液化的可能性；確定軟土的不排水抗剪強度；提供軟土地基承載力和斜坡穩定性的計算指標。

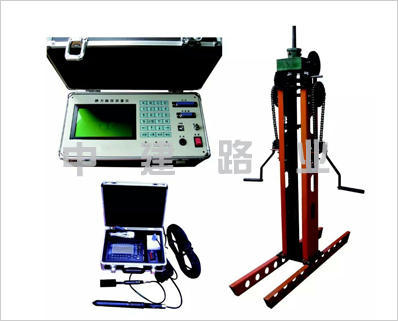

CLD-3型靜力觸探儀結構形式
主機(整機)、地錨、手搖式、雙橋探頭、單橋探頭。人工記錄儀（標配）
CLD-3型靜力觸探儀主要技術指標
1.貫入阻力：20KN/30KN
2.貫入深度：20米-30米
3.貫入速度：0.5-1M/MIN
4.探頭截面：10cm²、15cm²
5.十子板剪切：小于132Kpa
CLD-3型靜力觸探儀主要特點
整機各部件重量輕，體積小搬運方便，安裝方便，工作效率高，能配用不同直徑的探桿和探頭。
CLD-3型靜力觸探儀注意事項
1、使用靜力觸探儀時，要認真閱讀技術說明書，熟悉技術指標、工作性能、使用方法、注意事項，嚴格遵照儀器使用說明書的規定步驟進行操作。
2、初次使用靜力觸探儀人員，須在熟練人員指導下進行操作，熟練掌握后方可進行獨立操作。
3、實驗時使用的靜力觸探儀，要布局合理，擺放整齊，便于操作，觀察及記錄等
CLD-3型靜力觸探儀操作規程
1、根據地質勘探的布點要求，選取好位置，先在觸探試驗點兩旁的地上擰兩個地錨，擰前用鐵鍬在錨地點挖一個V型坑，坑深25-30cm,然后將地錨豎在V型槽內以緩慢的速度擰下，擰錨時用地錨壓鐵套在地錨桿上，將兩根加力桿分別插在地錨壓鐵兩邊，兩人或多人以推磨狀地錨緩慢旋轉擰下，兩根地錨相距約0.8m，然后將地面鏟平，鋪上兩塊木墊板。
2、與底架槽鋼，用4個M8螺釘連接好后，安放在墊木板上，使兩根已下好的錨位于支架兩邊，兩根槽鋼的中部，再將地錨壓鐵套在錨桿上，使底架槽鋼與壓鐵相互連接，插好地錨銷釘，將4個蝴蝶螺絲釘旋在地錨壓鐵的螺孔中，矩形旋入使其頂緊底架槽鋼，施壓時注意貫入支架須與地面垂直，若不垂直可將一邊螺釘繼續旋入以達到垂直的目的，如貫入支架與地面傾斜，螺釘壓緊已無法調整，可以松開螺釘，抽動一邊墊板（高的一端）使墊板下土向兩邊推去減少其高度，以保證支架垂直地面。
3、把帶有一端電纜線的探頭與已穿好探桿的電纜線相連接，用滌綸絕緣膠帶紙纏封插頭處，以防進水受潮和增加插座的抗拉力。將*根探桿連接，連接時一手握著探頭，一手握著每節探桿，探頭不動，轉動探桿，使其連接。切勿轉動探頭，以免電纜線斷裂。
4、將帶有探頭已穿好的電纜的探桿，放在觸探機一側，取出帶有探頭的*節探桿，將*節探桿從上面板上對峙下面板的圓孔中穿過，使探頭桿在下面板的圓孔中，對好中心，將*節探桿和*探桿連接。
5、將經歷觸探測力儀放在探桿旁邊，電纜線的另一端與靜力觸探測量儀接好。儀表的接線盒調整，見靜力觸探測量儀使用說明書。儀表調整時需將探頭垂直空避免陽光直射，將U型卡塊卡在探桿街頭上，將山形壓板放在U型卡塊的下面，使其兩邊槽卡主鏈條，重擊卡主探桿，轉動搖把使山形壓板卡住的兩根鏈條上的加長銷由下向上運動，直至加長銷帶動山形板及探桿抬起，懸空垂直地面，讀取初讀數。
6、儀表調整完畢準備工作就緒，就開始工作。可由4人操作，分工是兩人專管搖把，以均勻的速度將探桿壓下，一人放取探桿接頭上的U型卡塊和山形板兼顧接探桿，一人記錄測量儀表讀數。工作時將U型卡塊卡在探桿上，再將山形板放置在U型卡塊上，轉動搖把，使加長銷壓住山形板，當加長銷壓住山形板工作時，使探桿以每分鐘0.8-1.2m的速度向下貫入。
7、將立柱上自行劃上10cm一檔的標尺，觀察山形板下壓移動的位置，記錄人員每10cm記一儀表數。
8、當一節探桿壓入底部時，山形板與U型卡塊接近下面板（探桿向下貫入時另一節探桿可根據情況在工作中雨向下貫入的探桿連接），這時停止搖把轉動，握搖把的手*不能一下松開，要慢慢反方向轉動直至鏈條變形引起的彈力消除，否則會因彈力將搖把猛然彈回而傷人。將山形板和U型卡塊取出，放在上面接頭上，重復上述過程中，是探桿不斷壓入土中，直至貫入到預定觸探深度阻力儀表的極限，貫入即告結束。
9、在探頭貫入過程中，若因貫入阻力太大而將地錨稍稍拔起、機架上臺，應停止貫入，是機架下落，將地錨壓鐵上蝴蝶螺釘旋一旋，使之再次壓住低價鋼槽。下錨時先要根據表土的松軟情況，選用合適的地錨葉片，換葉片時只需將錨桿前的錨錐頭擰下，卸下葉片換上所需葉片，將錨錐頭重新擰緊。
10、為了消除因溫度變化對初讀數的影響，在初貫入的3-5cm內每貫入1cm須將探桿往上稍提一下，在探頭不受力的情況下，記取初讀數。其操作方法是停止轉動搖把將山形壓板到U型卡塊下面反轉搖把，將探桿往上稍提一下，記取讀數。
11、貫入結束后即可將探桿拔起，拔起時將山形板放在U型卡塊下面，反轉搖把，是探桿拔起。當拔過幾根后，搖把搖起來覺得輕松時，可將搖把查到齒輪軸的軸頭上，這樣拔桿速度可提高4倍。
12、CLD-3型靜力觸探儀探桿全部拔起，搬開觸探機架擰出地錨，一次實驗便告結束。
