PM-1B型旁壓儀

PM-1B型旁壓儀產品介紹
此型號為低壓預鉆式旁壓儀，一般試驗壓力為2.5MPa，*大試驗壓力不超過3.0MPa。通常可用于淤泥質土、一般（中、低等）強度的粘性土、枌性土等地基的旁壓試驗。
PM-1B型旁壓儀配套的旁壓器公稱直徑為Φ90mm，通常采用鉆機配套成孔，適合試驗深度一般在45米左右，根據地層強度及成孔等情況，試驗深度可增大。加壓方式為高壓氣源，試驗過程中的壓力和位移參數均由記錄儀自動顯示、測記和儲存。使用操作簡便，主要用于淺層或較深層的旁壓試驗。

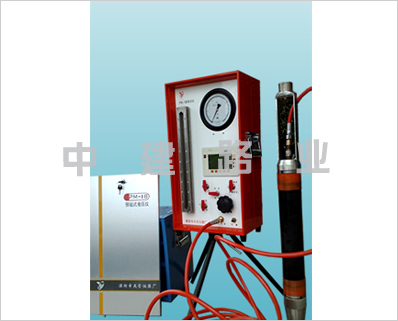

PM-1B型旁壓儀主要配置：PM-1B型旁壓儀主機、旁壓試驗記錄儀、Φ90mm旁壓器，同軸導壓管及相關配套件。
儀器的壓力和位移（體積）的測量精度均在±1%以內
PM系列旁壓儀的主要特征
1.主機外殼采用鋁合金材料制作，美觀耐用。
2.壓力、位移及時間等試驗數據均采用傳感器等自動測計。
3.儀器配置了自動記錄儀，具有人機對話的操作界面，可根據不同的行業旁壓試驗規程設置試驗時間和以及編制孔號、試驗深度等相關參數，方便于后續的區分查看。試驗數據按設置的規定自動采集、記錄和儲存，可隨時查看也可儲存于U盤。在測試過程中，記錄儀能實時顯示當前試驗的數據及旁壓曲線，以便觀察和了解本次試驗的效果。極大的降低了操作勞動強度，提高了試驗精度和效率。
4.旁壓探頭與主機間的水氣傳輸采用特制的高壓復合同軸管，兩端用快速接頭連接，與原用普通的尼龍管作為導壓管相比具有耐壓高，可靠耐用，使用方便、不受溫度影響等優點。
5.參照國、內外一些對旁壓試驗的理論研究、模擬試驗及實際應用，在增加了旁壓器測試腔的有效長度的基礎上，將原來的三腔式更改為單腔式結構，使得更換彈性皮膜極為簡單方便。
