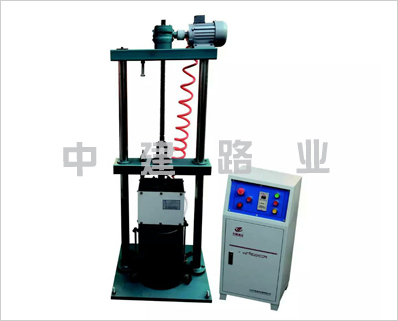

表面震動壓實試驗儀

BZYS-4212型表面震動壓實試驗儀，表面震動壓實儀用于測定無粘性自由排水粗粒土和巨粒土（包括堆石料）的*大干密度。
工作原理
振動夯板在試樣表面做垂直振動壓實被自上而下傳播，顆粒菱角剪裁破碎后，顆粒位置重新排列，移動到相應于土工試驗規格標準條件下的穩定位置，從而土體得到壓實。
BZYS-4212型表面震動壓實試驗儀主要技術指標
1、電源電壓：380V、220V
2、升降功率：370W
3、振動功率：750W
4、振動頻率：47.5HZ-50HZ
5、激 振 力：10-80KN
6、試驗時間：數量0-999秒、任意設定
7、夯板作用在試樣表面靜壓力：18Kpa
8、試筒規格：鐵制大筒一個內徑：280mm
鐵質小筒一個內徑：152mm
BZYS-4212型表面震動壓實試驗儀使用說明
一、安裝合適的試筒壓緊試筒取適量的土樣，用規定的工具裝入試體，大致刮平試樣表面。
二、確認三相線電源連接良好，控制器面板上電源指示燈是亮的。
三、按動控制器上上升，停止，下降按鍵，振動電機及配重各部件運動自如。
四、當按上升開關，振動器反而下降或按下降開關，振動器反而上升時，應倒電源線。否則上下行程開關都不起作用，容易損壞機器。
五、按一下下降按鍵，大滑套帶動震動板和夯板下降，當夯板接觸到松散的土樣時，大滑套會繼續下降，下降到大滑套下端面，距振動板突緣15-25mm時按一下停止按鍵，大滑套停止下降。
六、設定控制器上定時器，設定時間為6分鐘，按下振動開關，振動開始振動，定時器顯示振動時間，到6分鐘后動板自動停止。
七、按下上升按鍵，套帶動振動板，夯板上升，上升到限位塊上端面便速箱下面15-25mm,按一下停止按鍵，大滑板停止上升。
八、按照試驗規程加*次土樣，重復以上操作步驟二次，一個試樣就算振動擊實完畢。
BZYS-4212型表面震動壓實試驗儀試驗步驟
1、安裝合適的試筒壓緊試筒取適量的土樣，用規定的工具裝入試體，大致刮平試樣表面。
2、確認三相線電源連接良好，控制器面板上電源指示燈是亮的。
3、按動控制器上“上升”、“停止”、“下降”按鍵，振動電機及配重各部件運動自如。
4、當按上升開關，振動器反而下降或按下降開關，振動器反而上升時，應倒電源線。否則上下行程開關都不起作用，容易損壞機器。
5、按一下“下降”按鍵，大滑套帶動震動板和夯板下降，當夯板接觸到松散的土樣時，大滑套會繼續下降，下降到大滑套下端面，距振動板突緣15-25mm時按一下“停止”按鍵，大滑套停止下降。
6、設定控制器上定時器，設定時間為6分鐘，（即黑色拔動開關處于中間位置，指盤數字為060）。
7、按下“振動”開關，振動開始振動，定時器顯示振動時間，到6分鐘后動板自動停止。
8、按下“上升”按鍵，套帶動振動板，夯板上升，上升到限位塊上端面便速箱下面15-25mm,按一下“停止”按鍵，大滑板停止上升。
9、按照試驗規程加*次土樣，重復以上操作步驟二次，一個試樣就算振動擊實完畢。
10、卸下試驗筒，用一平直鋼尺，置于試筒直徑位置，按規程量測數據再稱重。
11、數據整理計算。
