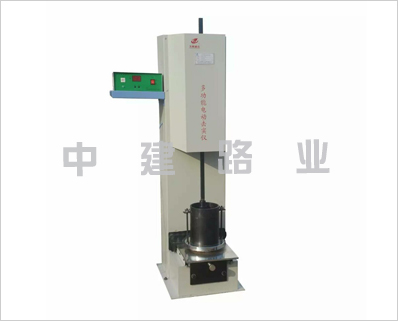

多功能電動擊實儀

YDT-II型多功能電動擊實儀是根據交通部頒發的公路試驗行業標準研制的，其結構能完全符合（公路土工試驗規程）中擊實（T0131-93）承載比實驗（CBR）（T0134-93）回彈模量試驗（T0135-93）中的擊實試樣制作要求，并具有輕型擊實和重型擊實兩種功能。
YDT-II型多功能電動擊實儀技術指標
1、擊實錘重：重型：4.5kg輕型：2.5kg
2、落錘高度：重型：450mm輕型：300mm
3、錘擊次數：30次/分
4、電機功率：三相550W
YDT-II型多功能電動擊實儀安裝與調試
1．將本機放置在平整的水平面上。
2．將主機上伸出的導線接到控制器后面板的輸出端。(10芯)
3．將電源線接到控制器后面板的輸入端。(4芯)
4．將電源線插頭插上電源上。
5．按下控制器上的置數/啟動鈕，使之處于置數狀態。
6．撥動置數盤，使之為03。
7．按下電源開/關鈕，電源接通。
8．按置數/啟動鈕，使之彈起，機器開始運轉。
9．待自動停機后，若擊實錘被提起，則接線正確，可正常工作；若擊實錘落在試筒內，則電機是反轉，應將電源插頭的任意兩根火線調換位置，再次試機，直到自動停機后擊實錘處于提起位置。
YDT-II型多功能電動擊實儀使用說明
1、先檢查三項電源線，并檢查儀器電源開關及計數器各部位，擰緊試筒各部位螺絲，接通電源，按點動，看齒條運動方向，齒條往上走為正轉，嚴禁反轉。
2、檢查擊實錘是否在試筒底部，如擊實錘不在底部，按點動，讓擊實錘落到試筒底部。否則擊實錘提起后，落不下來。
3、檢查擊實錘與試筒壁的間隙（一般3-5mm），不砸試筒壁為準。
4、設置所需擊實次數。
5、按啟動按鈕，開始工作，面板上的數碼顯示隨錘擊次數增加而增加，到設定的所需數值而自動停止。（即一個操作程序完成）。
6、如果重重?fù)魧崳芍刂夭僮饕陨铣绦颉?br /> YDT-II型多功能電動擊實儀操作規程
1、試驗前，先接通電源，檢查擊實儀，確定儀器處于正常狀態可以使用。
2、根據土樣情況選擇Φ100或Φ152擊實筒和套環，更換相應擊實底座（完成以上過程時，如擊錘以高出支板，請將支板旋出，以防擊錘落下，開機前再將支板旋回）。
3、將擊實筒、護筒裝好，按照規范要求把制備好的土樣分層裝入試筒，整平每層表面，并將跟蹤板拉下放在被擊樣上。
4、調整計數器，一般在“非保”狀態下工作，可自動計數，自動清零，循環工作，無需再預置。按“點動”（黃色）鈕，儀器傳動機構做暫時動作，擊實鍾提起，“點動”開關可做為觀察旋轉方向和向試筒內加土?xí)r使用。
5、按“啟動”（綠色）按鈕，擊至定數后便可自動停機，擊實過程中發現異常時可按下停止按鈕開關。
6、*層擊實完后，提起跟蹤板，將試樣層面“拉毛”，然后加*份土樣，重復上述方法進行其余各層的擊實。
7、擊實完畢后，將儀器復原，并關閉電源。將試筒、護筒、底座、跟蹤板、擊錘擦凈，
8、定期給轉動部分加潤滑油，隨時保持儀器清潔。
YDT-II型多功能電動擊實儀維護保養：
1．儀器使用完畢后應清掃干凈保持儀器的整潔和周圍環境的干凈。
2．鏈條、齒輪，每周進行一次清洗保意養，提升機構與導軌，轉動部分，每班加少許20號機油，使之潤滑。
3．儀器不使用時，應用防護罩將其罩好
YDT-II型多功能電動擊實儀注意事項：
1．在擊實試驗途中如需停止試驗或發生其他不正常情況，按下“停止”按鈕。機器停止工作，排除故障后再進行試驗。
2．發生機械和電器故障，請不要隨拆毀請*人員進行檢查。
