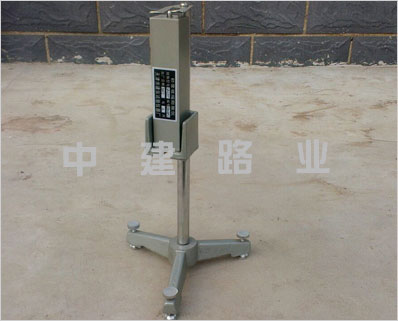

立式砂漿收縮膨脹儀

SP-175型立式砂漿收縮膨脹儀用途

用來測定砂漿的收縮和膨脹變形量，以確定其收縮系數和膨脹參數。

SP-175型立式砂漿收縮膨脹儀技術參數

標準棒長度175mm

標準棒膨脹系數15×10-6/℃

位移計精度0.01mm

位移計量程±5mm

百分表*小刻度值：0.01mm

百分表*大量程：10mm

測量范圍：170～180mm

測頭球面孔半徑：R=3mm

標準桿基長：175mm

外形尺寸220×220×510

SP-175型立式砂漿收縮膨脹儀使用方法

1、先將標準棒置于工作臺上，擰動調整螺絲使之近似垂直。

2、將測量框架置于標準棒的頂頭，調整螺桿和螺母，使百分表對準零位（或記下百分表之刻度）。

3、將制作養護好的試件兩端擦拭凈，然后放置在工作臺上，然后把測量框架套在試件上，并左右移動表框，使試件與測量框架的測量頭準確地接觸，此時即可開始讀數，并記錄下表盤上的刻度值。

4、如果實驗不是連續進行或實驗歷時較久后，則在測試前須先在標準棒上校準測量框架。

SP-175型立式砂漿收縮膨脹儀使用注意事項

1、使用時，忌用手直接與標準棒接觸，應持外外套部分，以防止標準棒受人體手溫的影響。

2、儀器用畢后，應將測量框架的測量頭和百分表探拭凈，并涂以鐘表油；測試過程中，應使百分表的測頭緩慢而平穩地與試件接觸，不允許沖擊和碰撞，嚴禁將百分表測桿頂過*大量程范圍，以免影響表的靈敏度和使用壽命。

3、應安放在平整的工作臺上，其四個腳應受力均勻，切忌三點著力，以防儀器變形而影響精度。

4、標準桿是儀器的基準長度單位，須輕拿輕放，防止變形。

5、百分表為*部件，試件放置及取出時應輕穩仔細，切勿碰撞表架及表桿。
