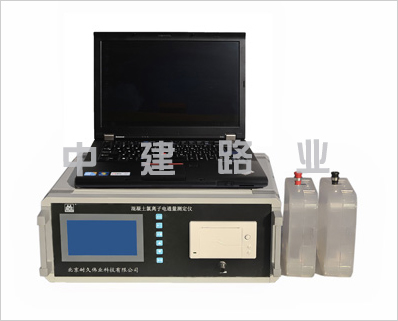

混凝土氯離子電通量測定儀

NJ-DTL型混凝土氯離子電通量測定儀用途概述

混凝土鋼筋銹蝕是影響混凝土耐久性的要因素，據統計，由于鋼筋銹蝕引起的混凝土耐久性損傷占所有損傷的40%以上，而氯離子侵蝕則是造成鋼筋銹蝕的主要誘因。DTL混凝土氯離子電通量測定儀用于混凝土耐久性能重要指標——混凝土抵抗氯離子滲透性能（密實度）的測量，測試指標為混凝土試件的6小時電通量值（庫侖），從而快速評價混凝土抵抗氯離子滲透的能力。

NJ-DTL型混凝土氯離子電通量測定儀相關參數

評測能力：C30～C50硅酸鹽水泥混凝土

工作電壓：～220VAC　60VDC

測試通道：6通道、9通道、12通道、16通道可選

工作環境：0℃~50℃　濕度≤75%

量測誤差：<1%工作電流：0-360mA

儀器規格

主機尺寸：385*345*145（mm）

主機重量：5kg

主機外形尺寸：530*200*420（mm）

飽水機重量：32kg

飽水機形尺寸：750*680*400（mm）

電通量配件重量：9kg

電通量配件外形尺寸：440*350*210（mm）

總機重量：46kg

檢測方法：電量法

NJ-DTL型混凝土氯離子電通量測定儀執行標準

美國ASTMC1202及AASHTOT277－05標準

標準《普通混凝土長期性能和耐久性能試驗方法》（GB/T50082-2009）

客運專線高性能混凝土?xí)盒屑夹g(shù)條件（鐵建設［2005］160號）

海港工程施工混凝土結構防腐蝕技術規范JTJ275－2000

混凝土氯離子電通量測定儀（JG/T261-2009）

NJ-DTL型混凝土氯離子電通量測定儀產品特點

1.嵌入式微機控制，停電及掉電數據保存，工藝*、制作精良，性能可靠穩定，測量精度高

2.大屏幕液晶直現，具備實時顯示、打印和分析計算功能，可脫離電腦及上位機直接使用，方便戶外現場檢測

3.標準RS232串口通訊，連接全自動上位機軟件，可輸出電通量試驗報告并生成曲線，進行打印分析及存檔

4.短路自動保護設計，避免短路造成儀器損傷

5.進口材料制作夾具，測量精度高，使用靈巧方便

6.每次可同時測試兩組（6塊）、三組（9塊）、四組（12塊）或五組（16塊）混凝土試塊

7.附*新款智能型一體式真空飽水機

NJ-DTL型混凝土氯離子電通量測定儀系統配置

混凝土氯離子電通量測定儀

試樣夾具

NJ-BSJ型混凝土智能真空飽水機

NJ-DTL型混凝土氯離子電通量測定儀測試步驟

1．將混凝土標準試樣切割成厚度為50mm的試塊；

2．將試樣在混凝土智能真空飽水機中進行真空飽水；

3．將真空飽水后的試樣安裝在試樣夾具上；

4．向固定好的混凝土試樣夾具兩極分別注入NaCl(負極)、NaOH(正極)溶液；

5．接通混凝土電通量測定儀的電源及試樣夾具的正負極；

6．連接測試主機，通過測試軟件控制，6小時得出測試結果；

7．?dāng)?shù)據自動保存并可打印數據。
