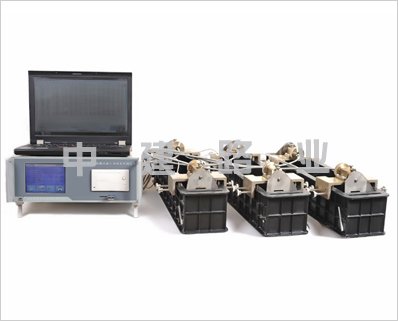

NJ-NES非接觸式混凝土收縮變形測定儀

NJ-NES非接觸式混凝土收縮變形測定儀檢測方法：電渦流法

執行標準：《普通混凝土長期性能和耐久性能試驗方法標準》（GB/T 50082-2009）

測試指標：位移、溫度、濕度

NJ-NES非接觸式混凝土收縮變形測定儀產品介紹：

混凝土收縮開裂與混凝土早齡期（3d）收縮性能密切相關，但傳統的收縮性能測試方法對此無法檢測。而這一時期內的混凝土，特別是大流動性混凝土的收縮性能變化是*為頻繁和復雜的，諸如塑性沉降收縮、自生收縮、化學收縮以及干燥收縮均在此時發生。

本儀器遵循《普通混凝土長期性能和耐久性能試驗方法標準》（GB/T 50082-2009）制造，采用電渦流法，適用于測定自成型后任意時段的自由收縮變形，也可用于無約束狀態下早齡期混凝土與外界隔絕濕交換的條件下自收縮變形的測定。

NJ-NES非接觸式混凝土收縮變形測定儀產品特點：

1.采用高精度等級的電渦流位移傳感器，性能穩定，測量*

2.真彩色觸摸顯示屏操作，界面友好方便，操作簡單快捷

3.主機采用高性能嵌入式數據采集系統和*可靠的NJIOS2.1操作系統，確保無人值守條件下儀器可靠穩定的運行

4.試件收縮、溫濕度變化曲線直接顯示，數據變化一目了然

5.嵌入式打印機即時打印，便于用戶保存數據

6.斷電自動恢復，數據穩定可靠

7.大存儲量數據文件保存：儀器可存儲大量原始試驗數據文件，并且可通過U盤及SD卡將試驗數據文件存儲在存儲設備上

8. 位移傳感器探頭調節裝置放置簡便可靠：位移傳感器探頭調節裝置通過四枚緊固螺栓安裝在混凝土試模上，操作簡便、固定可靠

9. 專用的一體化溫濕度傳感器同步實時監測實驗場所的環境溫、濕度

10. 儀器還提供一個專用接口供用戶可選配可埋入混凝土試件的一次性使用低成本數字化溫度傳感器實現對被測混凝土試件內部溫度的同步實時監測。

NJ-NES非接觸式混凝土收縮變形測定儀應用領域：

混凝土技術研究，混凝土生產、質量監督檢測部門以及水電 、公路、鐵路等工程部門對混凝土的收縮變形的測定需要。

檢測原理：

電渦流傳感器接通電源時，其前置器會產生高頻電流信號，該信號可在探頭頭部產生交變磁場，并在其附近位置的金屬導體表面產生電渦流場，其變化符合麥克斯韋公式導出的特定非線性函數，而通過變化即可利用函數計算出規定時間內的混凝土收縮情況。

NJ-NES非接觸式混凝土收縮變形測定儀技術參數：

工作電壓：AC 220V

測量量程：2.0mm

測量精度：優于2μm,16位高精度AD采集

溫度精度：±0.3℃

濕度精度：±2%

工作溫度：0℃ — +40℃

工作濕度：不結露

操作系統：NJIOS2.1

系統環境：ARM920T 內核，32位令指系統，主頻600MHZ。

64M內存，256Mbyte閃存

NJ-NES非接觸式混凝土收縮變形測定儀系統配置:

1. NJ-NES型 非接觸法混凝土收縮變形測定儀主機

2.環境溫濕度傳感器 1個

3.數字溫度傳感器 4個

4.配套位移傳感器探頭 6支

5.位移傳感器探頭支架 6套

6.標靶、標靶支架等 6套

7. U盤、SD卡各 1個

8.USB轉RS232數據線 1根

9.主機電源線 1根
