產品展示 首頁>>產品展示>>全自動高強螺栓檢測儀

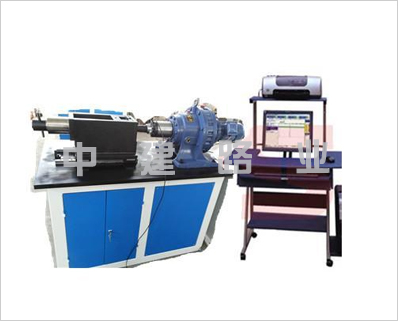

全自動微機控制高強螺栓檢測儀

一、YJZ-500E型全自動微機控制高強螺栓檢測儀簡介
該檢測儀根據標準GB50205、GB/T3098、GB/T1228等有關要求設計制造，可對大六角頭高強螺栓連接副(M16—M30)的軸力、扭矩、扭矩系數、進行檢測，顯示并打印。當軸力達到標準規定的值后，檢測儀發出蜂鳴聲并記錄檢測數據峰值，設備停留1秒鐘后自動反轉松開試樣，同時檢測儀根據檢測的軸力和扭矩自動計算出扭矩系數并且自動顯示出來；當一組試驗做完后檢測儀自動計算N個試件的平均軸力、平均扭矩、平均扭矩系數、標準偏差和變異系數等；
二、YJZ-500E型全自動微機控制高強螺栓檢測儀技術指標
1.1軸力范圍：50-500kN
1.2扭矩范圍：200-2000Nm
1.3螺栓規格：M16-M30
1.4螺栓長度：60-280mm
1.5重復性：1%
1.6相對分辨率：0.5%
1.7數據處理：專用測控系統，配品牌電腦一臺，品牌A4打印機一臺。
1.8控制方式：計算機數據處理、配有專用測控系統
1.9實驗報告內容具有：編號、日期、規格、標準預拉力、8個原始數據、平均拉力、平均扭矩、扭矩系數、標準偏差、試驗曲線等；
1.10顯示方式和內容：計算機液晶顯示預拉力、扭矩雙數顯，具有峰值保持功能；
1.11提示功能：預拉力、扭矩進入上下限具有紅綠燈顯示及報警提示功能。
三、YJZ-500E型全自動微機控制高強螺栓檢測儀結構組成
1、試驗機結構：臥式結構
2、擺線針輪減速機（含電機）
3、試樣放置及拉伸裝置
4、工作臺
5、承載機柜
6、電器控制系統等
7、品牌計算機、品牌液晶顯示器及A4打印機
四、YJZ-500E型全自動微機控制高強螺栓檢測儀附具
根據國家相關標準GB/T3098.1-2000，JGJ82-2011選用特殊材料精心設計加工制作而成，它通過不同方式的組合，可以進行螺栓楔負載試驗和普通拉力試驗、螺栓保證*小拉力荷載試驗、螺母保證荷載試驗。該夾具通過連接拉桿夾持到*試驗機的鉗口內，即可以進行各種拉力試驗，普通液壓*試驗機不需添加或更改其它裝置。夾持式樣規格為M10-M30。組成含夾具體、平墊、楔負載塊、螺母試驗芯棒等1套 共計65件。
