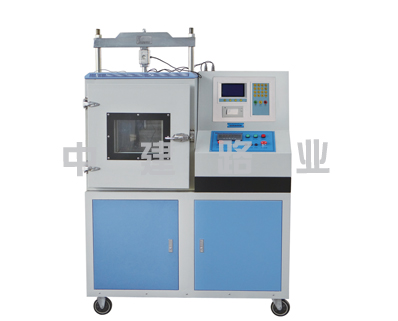

瀝青混合料綜合性能試驗系統

YZM-IIE型瀝青混合料綜合性能試驗系統儀器的用途及特點
瀝青混合料試驗系統是我公司新推出的一體式，多功能瀝青混合料綜合試驗機，本試驗機采用主機和控制一體式設計，采用了雙傳感器設計，帶伺服系統，可以*的控制任何加載速率，除了可以完成常見的瀝青混合料的力學實驗外，它還可利用多種儀器附件用于測定各種土工試件的無側限抗壓強度，間接抗拉強度（劈裂試驗）承載比試驗（包括浸膨脹量測定），還可用于測定瀝青混合料的熱穩定性和抗塑性流動的性能——穩定度和流值（馬歇爾試驗）以及其它多種需要施加垂直載荷的試驗。
重新設計的一體式控制系統，采用高速雙CPU設計，大屏幕（240×128點陣）LCD中文圖形液晶顯示，采用模擬數字分離設計，高速采樣CPU專門負責數據采樣，同時支持2路位移傳感器輸入，精度高，并采用內置實時RTOS，試驗軟件功能完善，可以完成多種材料的非常規試驗，同時可以連接PC機通訊，具有數據保存，USB主機接口，直接連接USB噴墨打印機等功能。
除此之外，本儀器還具有恒溫箱，可以進行某些試驗要求的低溫試驗，儀器自動恒溫，溫度波動小于0.5℃。
YZM-IIE型瀝青混合料綜合性能試驗系統規格參數
機械部分：
1、儀器*大額定載荷：100KN（30KN可選）
2、絲杠盤*大移動距離：200mm
3、電動機規格：220V、1KW、2000r/min進口伺服電機
4、機動速度：
0.2mm/min-50mm/min可調
1mm，2mm，5mm，10mm，50mm速度直接可選(僅對配備伺服系統的版本有效)。
YZM-IIE型瀝青混合料綜合性能試驗系統電控部分：
1、壓力傳感器量程：
壓力通道1：100KN(10T)
壓力通道2：30KN(3T)
2、分辨率：0.01KN
3、壓力精度：0.5%
4、位移傳感器(雙通道)量程：15mm
5、位移傳感器分辨率：15mm：0.001mm
6、位移傳感器精度：優于0.5%
7、電源輸入：三相380V±10％
8、整機功耗(控制系統)：30W(Max)
9、輔助加熱器功率：2000W
10、壓縮機功率：1000W
11、控溫精度：0.5℃，分辨率：0.1℃
12、恒溫范圍：-25℃~70℃
13、外形尺寸:1216mm×640mm×1750mm
14、環境溫度：≤30℃。
15、相對濕度：≤85%。
16、整機功耗：4KW。
17、儀器凈重：500kg
18、電源電壓：380v三相四線
YZM-IIE型瀝青混合料綜合性能試驗系統主要功能
1．240×128大屏幕液晶顯示，數字鍵盤，液晶屏上可以顯示完整的試驗數據和實時試驗曲線。內置嵌入式實時OS，模塊化軟件設計，菜單式操作，操作簡單明了，功能完備。
2．2路分時壓力傳感器輸入通道，可以配置不同的量程完成不同功能的試驗。
3．RS232通訊口，內置通訊協議與本公司同類產品一致，上位機軟件無需改動即可與本儀器聯機，完成試驗啟動停止，試驗結果數據和試驗過程數據的讀取。
4．內置USB主機接口，內置USB接口的彩色噴墨打印機驅動，可以完成試驗結果和曲線圖打印輸出（選裝）。
5．內置微型打印機驅動，可以連接微型打印機輸出試驗結果以及簡單的曲線圖（選裝）。
6.內置數據存儲功能，可以保存試驗參數，試驗類型，試驗編號，試驗結果，試驗曲線數據流等共計10組數據，并且可以在液晶屏上直接查看。
7.壓力，位移均可以設置15個停機點，可以檢測破碎點，峰值，并可以通過設置，可以將部分功能關閉，通過壓力量程選擇，記錄點設置，暫停功能，破碎點檢測等功能組合，可以完成絕大部分材料的試驗要求。
8．儀器自動控溫，目標溫度可以在-25℃~70℃之間任意設定。
9．可以連接PC機，使用《瀝青混合料試驗系統軟件》可以完成實驗的操作，計算，報表打印等功能。本儀器可以脫離PC機獨立運行，但是對于未安裝微型打印機的儀器，則不能打印試驗結論，建議連接PC機，使用強大的PC軟件來完成實驗的操作和數據處理，獲得更*的試驗結論和完整的報表數據。
