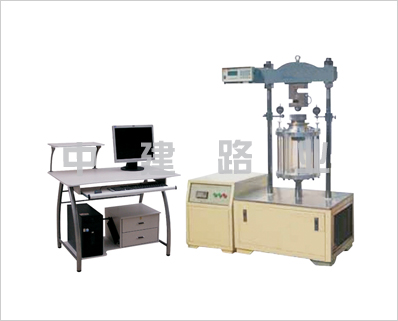

瀝青混合料閉式三軸試驗儀

YZM-E型瀝青混合料閉式三軸試驗儀適用范圍
本方法適用于由閉式三軸試驗儀在規定溫度及加載條件下，測定瀝青混合了的抗剪切參數，以評價瀝青混合料的高溫穩定性。非經注明，三軸壓縮試驗的試驗溫度為60℃（石油瀝青）或38℃（煤瀝青）。
本方法適用于直徑100mm±2.0mm、高200mm±1.5mm的圓柱體試件。瀝青混合料的集料*大粒徑應不大于26.5mm
YZM-E型瀝青混合料閉式三軸試驗儀技術指標
1、系統*大額定載荷100kN
2、主機電機：750W，380V×50Hz
3、恒溫水浴外接電源：220V×50Hz
4、數采儀表外接電源：220V×50Hz
5、主機升降速度范圍：0mm/min～50mm/min無級可調
6、主機升降行程：0mm～100mm
7、壓力室極限承載壓力：1.5MPa
8、S型傳感器：0kN～100kN，精度：0.05%F.S
9、兩立柱中心距寬450mm
10、外形尺寸:1000×800×1400mm。
11、環境溫度：≤35℃。
12、相對濕度：≤85%。
13、整機功耗：1KW。
14、儀器凈重：140kg
15、電源電壓：220v
YZM-E型瀝青混合料閉式三軸試驗儀主要特點
本系統是根據《公路工程瀝青及瀝青混合料試驗規程JTJ052-2000》，利用伺服電機傳動技術、自動控制技術、傳感器技術和計算機技術開發的新一代瀝青混合料三軸壓縮試驗設備，較之“LSZ-100A型微機瀝青混合料三軸壓縮試驗系統”本系統操作方便，測試精度高，并可以進行其它試驗，由微機控制試驗過程，可實現試驗過程的全自動化，屬國內*的產品。
本系統適用于測定在規定溫度及加載條件下的瀝青混合料抗剪系數，以評價瀝青混合料的高溫穩定性。非經注明，試件直徑為Φ100mm×200mm的瀝青混合料試件，試驗溫度為60℃（石油瀝青）或38℃（煤瀝青）。
（閉式法）
YZM-E型瀝青混合料閉式三軸試驗儀儀具與材料
閉式三軸壓力儀。
主體為一個壓力室，它由內徑140mm、高260mm的有機玻璃圓筒（內筒），及裝置與筒兩端各一對帶凸緣的鋼制法蘭盤構成。乳膠膜套在上下凸緣座上，用橡膠墊壓緊，乳膠膜將壓力室分為內腔及外腔兩部分。內腔供放置試件，外腔（即乳膠膜與有機玻璃內筒壁之間）通過進水閥門、帶*壓力表的出水閥門與超級恒溫水槽相連。在筒的外圍有一個保溫室，并通過另一組進水開關及出水開關與超級恒溫水槽相連。
緊密壓力表：量程1.6MPa，分度0.01MPa。
空心壓頭：高175mm，底面承壓面直徑100mm。
超級恒溫水槽：可保溫60℃±0.5℃，有兩對進出水管。
壓力機：100kN。
千分表及表架。
烘箱：裝有溫度調節器。
乳膠套：直徑100mm長400mm。
注：乳膠膜須是未發生老化或粘連的不透氣乳膠套。
抽氣機或真空泵。
其它：溫度計、秒表、天平、濾紙、滑石粉等。
