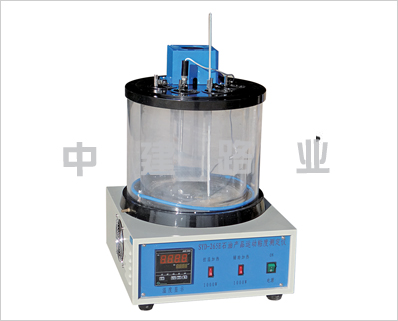

瀝青運動粘度試驗儀

SYD-265E型瀝青運動粘度試驗儀適用范圍
本方法適用于采用毛細管粘度計測定粘稠石油瀝青、液體石油瀝青及其蒸餾后殘留物的運動粘度。
非經注明，試驗溫度為135℃（粘稠石油瀝青）及60℃（液體石油瀝青）。為得到粘稠石油瀝青高溫時的粘溫曲線，以決定等粘溫度作為施工溫度時，宜用120℃、150℃、180℃作為試驗溫度。
SYD-265E型瀝青運動粘度試驗儀技術參數:
1、工作電源：AC220V±10%，50Hz±5%。
2、加熱功率：兩檔，1000W+650W。
3、攪拌電機：功率6W；轉速1200r/min。
4、測溫范圍：室溫～100℃。
5、控溫精度：±0.1℃。
6、恒溫?。喝萘?，20L；形式，內外兩層缸（雙缸）。
7、使用環境：環境溫度-10℃～+35℃，相對濕度＜85％。
8、溫度傳感器：工業鉑電阻，其分度號為Pt100。
9、整機功耗：不大于1800W。
10、毛細管粘度計：一組共7支，內徑分別為0.6、0.8、1.0、1.2、1.5、2.0、2.5毫米。
11、重量：40KG
12.、外形尺寸：550x500x840mm
SYD-265E型瀝青運動粘度試驗儀主要特點：
1、采用智能溫控儀，控溫迅速，響應快，超調小，控溫精度達±0.1℃。
2、采用硬質玻璃缸及保溫外套缸（稱雙缸），保溫性能好，試樣觀察清晰。
3、采用臺式、一體機設計方式，儀器整體性好，使用方便。
4、采用電動攪拌裝置，浴缸內的溫度均勻。
（毛細管法）
SYD-265E型瀝青運動粘度試驗儀儀具與材料
毛細管粘度計：通常采用坎芬式（Cannon-Fenske）逆流毛細管粘度計，也可采用國外通用其它的類型，如翟富斯橫臂式（ZeitfuchsCross-Arm）粘度計、蘭特茲-翟富斯（Lantg-Zeitfuchs）型逆流式粘度計以及BS/IP/RTU型逆式粘度計等毛細管粘度計進行測定。
恒溫水槽或油?。壕哂型该鞅诨蜓b有觀測孔，容積不少于2L，并能使毛細管距浴壁的距離及試樣距浴面至少為20mm，并裝有加熱溫度調節器、自動攪拌器及帶夾具的蓋子等，其控溫*度能達到測定要求。
溫度計：分度為0.1℃。
烘箱：裝有溫度自動調節器。
秒表：分度0.1s,15min的誤差不超過±0.05％。
水流泵或橡皮球。
硅油或閃點高于215℃的礦物油。
溶劑：三氯乙烯（化學純）。
其它：洗液、蒸餾水等。
SYD-265E型瀝青運動粘度試驗儀主要結構及電路原理
儀器由毛細管粘度計、水銀溫度計、電動攪拌裝置，電加熱裝置、溫控儀、雙層恒溫浴和照明燈等組成。其結構圖見圖1所示，電原理圖見圖2所示，主要特點為：
⒈雙層恒溫?。簝葘硬捎?phi;300×300mm的硬質玻璃缸，外層保溫套為φ360×285mm的有機玻璃筒，內外層之間為空氣保溫層，試驗時，為不使水蒸氣進入保溫層而影響觀測，可在保溫層充入干燥空氣（充氣設備自備）。浴缸蓋上有四個孔，分別安放毛細管粘度計夾子和膠木蓋。在夾子上裝有三個調節螺釘，以調節毛細管粘度計的垂直度。
⒉照明燈采用220V16W2D熒光燈，為清晰地觀測毛細管粘度計的讀數提供了保證。
⒊溫控儀：
⑴溫度傳感器：工業鉑電阻,其分度號為Pt100。
⑵溫控儀：智能溫度控制儀，具有PID自整定和四位雙LED窗指示功能，控溫迅速,響應快,超調小,控溫精度±0.1℃。
⑶加熱系統：1000W和600W雙電加熱管加熱。儀器剛開始工作時，1000W輔助加熱和600W控溫加熱一起加熱，升溫快；在設定的觀測溫度點附近，能自動調整加熱功率，1000W輔助加熱關閉，僅600W控溫加熱工作，保證浴溫的穩定。
⒋攪拌系統：電動攪拌機為單相異步電動機。電動軸與攪拌軸由環氧棒隔離，不致影響電機正常工作。
SYD-265E型瀝青運動粘度試驗儀儀器使用的工作條件
⒈儀器應放置在干燥，清潔，無腐蝕性氣體的環境中，并應安放在平整且穩固的實驗臺上。
⒉恒溫浴中應置放甲基硅油或甘油等溶液。
⒊測試試樣時應根據實驗的要求選用適當的毛細管粘度計。
SYD-265E型瀝青運動粘度試驗儀儀器的安裝
⒈打開包裝箱，清點備品備件，注意玻璃器皿，尤其是毛細管粘度計要輕取輕放，不要硬扳或硬塞以免損壞。
⒉在膠木上蓋的掛鉤上扣好垂球，調節機箱底角螺絲使缸壁與垂線平行為止。
⒊將溫度計，傳感器插入缸蓋相應的孔中。
⒋再將機箱后面與缸蓋的八芯插頭座對接，傳感器的三芯插頭與機箱的三芯插座對接，四芯電源線與四芯航空插座對接。
SYD-265E型瀝青運動粘度試驗儀使用方法
㈠測試前的準備
⒈使用本儀器前應仔細閱讀使用說明書。
⒉仔細閱讀中華人民共和國行業標準T0619《瀝青運動粘度實驗（毛細管法）》，了解并熟悉標準所闡述的試驗方法，試驗步驟和試驗要求。
⒊按標準所規定的要求，準備好試驗用的各種試驗器具，材料等。
⒋檢查本儀器的工作狀態，使其符合說明書所規定的工作環境和工作條件。
⒌檢查本儀器的外殼，外接電源須有良好的接狀態。
㈡使用方法
⒈將操作面板上所有開關打開（開關指示燈亮）。此時加熱系統（1000W，600W），攪拌系統開始工作。XMT溫控儀二個顯示窗（PV，SV）均有數字顯示，PV顯示此時的浴溫（溫度傳感器反映的值），SV顯示設定的溫度。
⒉根據試驗要求設定SV值（浴溫），手按一下溫控儀面板左下角“SET”功能鍵，SV值開始閃爍，通過右下角移動減鍵或加鍵將設定溫度鎖定，再按“SET”鍵，設定完畢，SV顯示設定值。
【按“SET”鍵后出現下列菜單中的字符,根據說明設定參數】
升至設定值附近時，輔助加熱系統會被自動切斷。
⒋浴缸溫度穩定后，若發現溫度計指示值與溫控儀顯示值有偏差，則需要修正若儀表顯示值
為100℃，玻璃溫度計檢測值為99.7℃時,則按“SET”鍵進入B菜單，PV窗顯示SC，使SV值顯示—0.3（若玻璃溫度計檢測值為100.3℃時，則使SV值顯示0.3），修正完畢后，按“SET”鍵退出B菜單，此時顯示值與溫度計檢測值一致，溫度偏差修整完畢。
⒌儀器出廠時PID參數已設定好，當控溫精度達不到要求時需重新自整定一次，按住功能鍵“SET”5秒，進入B菜單，PV顯示RL1，然后每按一次“SET”，PV依次顯示AL2，SC，ATU，按加鍵，設置ATU=1，AT燈亮，按住“SET”5秒，退出B菜單。系統進入自整定狀態，經過兩個周期的波動后，自整定結束，AT燈熄滅，PID參數調整完畢。（注意自整定
需在設定點遠處進行，而且輔助加熱得關掉）
⒍浴缸內溫度正確且穩定后即可進行試驗，并嚴格按照T0619標準所規定的方法，對試樣進行測試。
SYD-265E型瀝青運動粘度試驗儀注意事項
⒈儀器無單獨設置攪拌開關，打開控溫開關，攪拌器同時開始工作。
⒉毛細管粘度計的垂直狀態可通過夾持器上的三個小螺絲釘進行調整。
⒊溫度計安裝時務必使水銀球的位置接近毛細管粘度計的中央點的水平面。
4、實驗環境改變或浴液更換時，需要重新自整定一次PID參數.
5、機箱后有三路保險絲，斷任何一路，儀器均不能正常工作。
