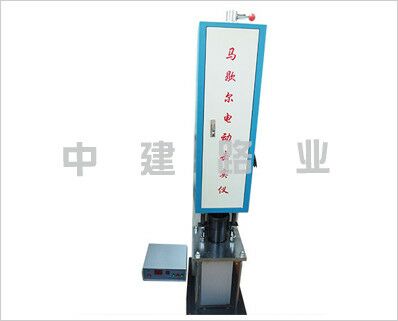

MDJ-IIC型馬歇爾電動擊實儀

1、請您在仔細閱讀并理解本手冊所述內容之后，再進行儀器操作。

2、通電前應先檢查電源是否缺相，電壓是否符合要求380V±10%，如果電源不符合要求不得通電。

3、通電后打開前門，按“點動”鍵，查看提錘塊（5）的轉動方向是否是逆時針轉動，若順時針轉動則是反轉，調換任意兩根火線即可。

4、試驗前應確認各電源線、信號線已插接好，否則將影響試驗的進行，甚至對儀器造成不必要的損害。嚴禁帶電插、拔各插頭。

5、在試驗的操作中，一旦出現異常情況，可直接按下“電源”鍵停止試驗，排除故障后再重新開始。

6、MDJ-IIC型馬歇爾電動擊實儀嚴禁在露天陰雨環境中操作儀器。

7、本儀器需每年經計量檢定站檢定一次，具體標定事項請與當地計量所及時聯系。

8、在儀器使用中不得隨意拆機，如有無法處置的故障應及時與我們聯系，取得幫助。

9、如果您在儀器的操作中違反了手冊的要求，由些導致的儀器損壞及人員身體傷害，本公司概不負責。

A型馬歇爾電動擊實儀

1、目的及適用范圍：

本擊實方法適用于標準擊實法制作瀝青混合料試件，以供試驗室進行瀝青混合料物理力學性質的試驗使用，適用于馬歇爾試驗，間接抗拉試驗等使用的ф101.6mm±0.2mm×63.5mm圓柱體試件的成型。

2、技術參數：

落距：457mm±1.5mm

錘重：4.5Kg±10g

擊實速度：60±5次/分

試模規格：ф101.6mm±0.2mm×63.5mm

3、MDJ-IIC型馬歇爾電動擊實儀馬歇爾標準擊實法的成型步驟：

⑴將拌好的瀝青混合料均勻稱取一個試件所需的用量（約1200g）當已知瀝青混合料的密度時，可根據試件的標準尺寸計算并乘以1.03得到要求的混合料數量。

⑵在試件制作過程中，為防止混合料溫度下降，應連盤放在烘箱中保溫。從烘箱中取出預熱的試模及套筒，用沾有少許黃油的棉紗擦拭套筒，底座及擊實錘底面，將試模裝在底座上，墊一張圓形的吸油性小的紙，按四分法從四個方向用小鏟將混合料鏟入試模中，用插刀或大螺絲刀沿周邊插搗15次，中間10次。插搗后將瀝青混合料表面整平成凸圓弧面。

⑶插入溫度計，至混合料中心附近，檢查混合料溫度。

⑷待混合料溫度符合要求的壓實溫度后，將試模連同底座一起放在擊實臺上固定，在裝好的混合料上面墊一張吸油性小的圓紙，再將裝有擊實儀錘及導向棒的壓實頭插入試模中，開啟本擊實儀開始實驗。

4、實驗過程（接合圖中所示進行操作）

試驗前先接通三組380V電源，并檢查輸入航空插頭，與工作輸出航空插頭是否接牢，然后打開電源。顯示屏顯示“日日”，按照所需錘擊次數，按置數器設定好。放下壓模裝置（8）壓緊試筒，然后松開掛錘座（1）使導桿落下，用手觸動“點動”鍵觀察傳動輪正反轉，嚴謹反轉。

《注：挑錘塊（5）逆時針行駛為正轉，反之則更改電源線，任意調換其中兩根即可，一切正常后，按下“啟動”鍵，擊實儀開始工作》。

當試件擊實一面后，取下套筒將試模調頭，然后以同樣的方式和次數擊實另一面。

試件擊實結束后，立即用鑷子取掉上下面的紙，用卡尺量取試件離試模上口的高度，并由此計算試件高度，如不符合要求，試件應作廢，并按下式調整試件的混合料質量，以保證高度符合63.5mm±1.3mm的要求。

*后卸去試筒及底座，將裝有試件的試模橫向放置冷卻至室溫（不少于12小時）置脫模機上脫出。

5、清理

工作完畢后，把試模清理干凈以備下次實驗用。把本儀器擦拭干凈，并在導桿擊實錘傳動輪上擦拭上潤滑油，把控制器上電源斷開，電源開關關閉。

B型馬歇爾電動擊實儀

1、目的及適用范圍

本擊實方法適用于標準擊實法制作瀝青混合料試件，以供試驗室進行瀝青混合料物理力學性質的試驗使用，適用于馬歇爾試驗，間接抗拉試驗等使用的ф152.4mm±0.2mm×95.3mm圓柱體試件的成型。

2、技術參數

落距：457mm±1.5mm

錘重：10210g±10g

擊實速度：60±5次/分

試模規格：ф152.4mm±0.2mm×95.35mm

3、馬歇爾標準擊實法的成型步驟

⑴將拌好的瀝青混合料均勻稱取一個試件所需的用量（約4050g），當已知瀝青混合料的密度時，可根據試件的標準尺寸計算并乘以1.03得到要求的混合料數量。

⑵在試件制作過程中，為防止混合料溫度下降，應連盤放在烘箱中保溫。從烘箱中取出預熱的試模及套筒，用沾有少許黃油的棉紗擦試套筒、底座及擊實錘底面，將試模裝在底座上，墊一張圓形的吸油性小的紙，按四分法從四個方向用小鏟將混合料鏟入試模中，用插刀或大螺絲刀沿周邊插搗15次，中間10次。插搗后將瀝青混合料表面整平成凸圓弧面。對大型馬歇爾試件，混合料分兩次加入，每次插搗次數同上。

⑶插入溫度計，至混合料中心附近，檢查混合料溫度。

⑷待混合料溫度符合要求的壓實溫度后，將試模連同底座一起放在擊實臺上固定，在裝好的混合料上面墊一張吸油性小的圓紙，再將裝有擊實儀錘及導向棒的壓實頭插入試模中，開啟本擊實儀開始實驗。

4、MDJ-IIC型馬歇爾電動擊實儀實驗過程（結合圖中所示進行操作）

試驗前先接通三相380V電源，并檢查輸入航空插頭，與工作輸出航空插頭是否接牢，然后打開電源，顯示屏顯示“日日”，按照所需錘擊次數，按置數器設定好。放下壓模裝置（8）壓緊試筒，然后松開掛錘座（1）使導桿落下，用手觸動“點動”鍵觀察傳動輪正反轉。

《注：挑錘塊（5）逆時針行駛為正轉，反之則更改電源線，任意調換其中兩根即可，一切正常后，按下“啟動”鍵，擊實儀開始工作》。

當試件擊實一面后，取下套筒將試模調頭，然后以同樣的方式和次數擊實另一面。

試件擊實結束后，立即用鑷子取掉上下面的紙，用卡尺量取試件離試模上口的高度，并由些計算試件高度，如不符合要求，試件應作廢，并按下式調整試件的混合料質量，以保證高度符合95.3mm±2.5mm的要求。

*后卸去試筒及底座，將裝有試件的試模橫向放置冷卻至室溫（不少于12小時）置脫模機上脫出。

5、清理

工作完畢后，把試模清理干凈以備下次實驗用。把本儀器擦拭干凈，并在導桿擊實錘傳動輪上擦拭上潤滑油，控制器上電源斷開，電源開關關閉。

MDJ-IIC型馬歇爾電動擊實儀

1、MDJ-IIC型馬歇爾電動擊實儀目的及適用范圍

本擊實方法適用于標準擊實法制作瀝青混合料試件，以供試驗室進行瀝青混合料物理力學性質的試驗使用，適用于馬歇爾試驗，間接抗拉試驗等使用的ф101.6mm±0.2mm×63.5mm和ф152.4mm±0.2mm×95.3mm圓柱體試件的成型。該機為兩用儀器，通過更換錘和試模來完成不同的擊實試驗。

2、MDJ-IIC型馬歇爾電動擊實儀技術參數

落距：457mm±1.5mm

錘重：4500g/10210g±10g

擊實速度：60±5次/分

試模規格：ф101.6mm±0.2mm×63.5mm

ф152.4mm±0.2mm×95.35mm

本儀器的操作方法與A、B型相同，請參看本說明書有關A、B型擊實儀的操作說明。
