標線逆反射亮度系數測量儀

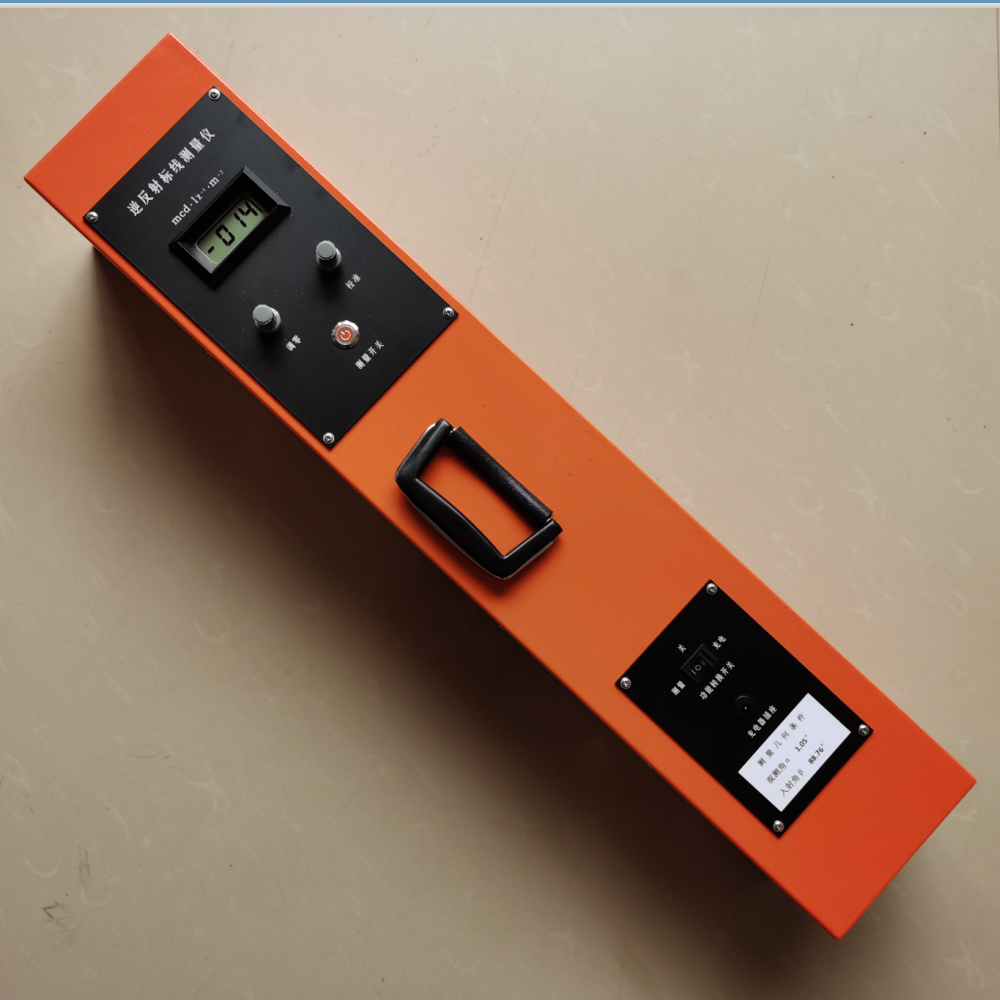

一、STT-301型標線逆反射亮度系數測量儀概述

STT-301型逆反射標線測量儀是用來測量道路標線反光性能的一種專用光學測量設備，測量的參數是標線的逆反射系數R’（或稱比亮度），單位為mcd•lx-1•m-2。該儀器操作簡便，量值可靠，即可用于實驗室也可用于現場測量，是生產、質量監督、工程施工、監理和教學科研等單位測量公路標線逆反射光學性能的儀器。

該儀器參照國際相關技術文件和我國現行國家標準的規定設計而成，如國際照明委員會（以下簡稱CIE）的出版物第72號，美國ASTMD4061-94，德國DIN67520、67521，我國國家標準GB/T26377-2010《逆反射測量儀》，GB/T16311-2005《道路交通標線質量要求和檢測方法》，交通行業標準JT/T612-2004《逆反射測量儀》，JJG（交通）059-2004《逆反射測量儀計量檢定規程》等。

該儀器主要由兩部分組成；（1）儀器主機（包括：光源、光學系統、探測器、放大器、顯示器等）；（2）儀器附件（包括：充電器和、調零板、校準板等）。

二、STT-301型標線逆反射亮度系數測量儀主要技術指標

STT-301型逆反射標線測量儀的主要技術指標如下：

儀器的觀測角α為1.05º；入射角β為88.76º（互補角為1.24º）；

光源色溫為2856K±50K（CIEA光源）；

探測器為硅二極管+V（λ）較正器，經濾光器修正后符合CIE標準光度觀測者光譜光視效率V（λ）的要求；

逆反射系數（R’）的測量范圍為0~1999mcd•lx-1•m-2。

三、STT-301型標線逆反射亮度系數測量儀測量原理

STT-301型逆反射標線測量儀的幾何條件是模擬汽車在夜間公路上行駛時，汽車前照燈照射路面上用逆反材料制作的標線，經其反射后，被坐在汽車駕駛室里的司機所觀察而構成。

前照燈的光軸與路面法線（參考軸）之間的夾角稱為入射角（β），規定為88.76º；前照燈的光軸與逆反光線之間的夾角稱為觀測角（α），規定為1.05º。光源、光學系統按入射角β投向標線，被測標線的尺寸為300mm×60mm。從標線反射的光線按1.05º的觀測角（α）反射至裝有V（λ）濾光器內被探測收集，并被處理后在測量值顯示器（1）顯示，即為逆反射系數（R’）測量值。
