STT-301型逆反射標線測量?jī)x

一、STT-301型逆反射標線測量?jī)x概述

STT-301型逆反射標線測量?jī)x是用來測量道路標線反光性能的一種專用光學測量設備，測量的參數是標線的逆反射系數R′（或稱比亮度），單位為mcd•lx-1•m-2。該儀器操作簡便，量值可靠，既可用于實驗室也可用于現場測量，是生產、質量監督、工程施工、監理和教學科研等單位測量公路標線逆反射光學性能的*儀器。

二、STT-301型逆反射標線測量?jī)x依據標準

該儀器參照*相關技術文件和我國現行標準的規定設計而成，如*照明委員會（以下簡稱CIE）的出版物第72號，美國ASTMD4061-94，德國DIN67520、67521，滿足GB/T26377-2010《逆反射測量?jī)x》，GB/T16311-2009《道路交通標線質量要求和檢測方法》，JJG(交通)059-2004《逆反射測量?jī)x檢定規程》等標準要求。

三、STT-301型逆反射標線測量?jī)x儀器組成

該儀器主要由兩部分組成：

1、儀器主機：（包括：光源、光學系統、探測器、放大器、顯示器等）；

2、儀器附件：（包括：充電器、調零板、校準板等）。

四、STT-301型逆反射標線測量?jī)x主要部件名稱

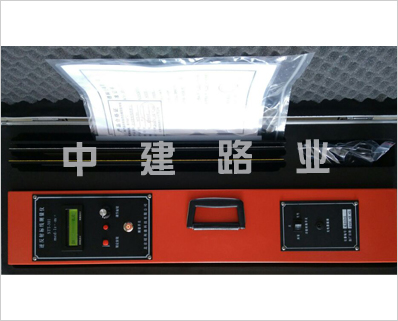

測量值顯示屏；顯示開關；調零旋鈕；校準旋鈕；測量開關；儀器提手；功能轉換開關；充電器插座。

五、測量原理

STT-301型逆反射標線測量?jī)x的幾何條件是模擬汽車在夜間公路上行駛時，汽車前照燈照射路面上用逆反材料制作的標線，經其反射后，被坐在汽車駕駛室里的司機所觀察而構成。

前照燈的光軸與路面法線（參考軸）之間的夾角稱為入射角（β），規定為88.76º；前照燈的光軸與逆反光線之間的夾角稱為觀測角（α），規定為1.05º。光源、光學系統按入射角β投向標線，被測標線的尺寸為300mm×60mm。從標線反射的光線按1.05º的觀測角（α）反射至裝有V（λ）濾光器內被探測收集，并被處理后在測量值顯示器顯示，即為逆反射系數（R′）測量值。

六、STT-301型逆反射標線測量?jī)x主要技術指標

STT-301型逆反射標線測量?jī)x的主要技術指標如下：

1.儀器的觀測角α為1.05º；入射角β為88.76º（互補角為1.24º）；

2.光源色溫為2856K±50K（CIEA光源）；

3.探測器為硅二極管+V（λ）較正器，經濾光器修正后符合CIE標準光度觀測者光譜光視效率V（λ）的要求；

4.逆反射系數（R′）的測量范圍為0~1999mcd•lx-1•m-2。
