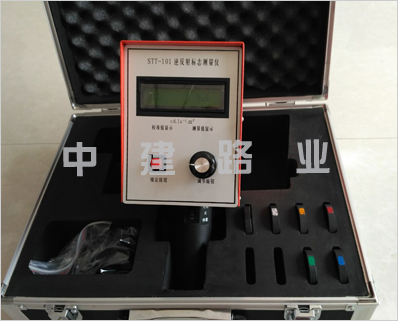

STT-101型逆反射標志測量儀

STT-101型逆反射標志測量儀是一種用于現場測量逆反射材料光度性能（逆反射系數R＇）的儀器。它是一種使用方便的手提式光電儀器，可用于交通*管理和公路、鐵路、航空等有關部門對逆反射標志等進行現場實測，也可用于對貨車類機動車車身反光標識反光性能的測量，用于對生產逆反射材料反光質量的監測，以確保逆反射標志材料達到有關標準規定的要求。

二、儀器組成

該儀器由光學系統、探測放大系統、電源及其控制系統、顯示系統和儀器校準塊等部分組成。

三、STT-101型逆反射標志測量儀適用標準

儀器按GB/T26377-2010《逆反射測量儀》以及GB/T188833-2012《道路交通反光膜》相關標準要求而設計，符合GB21861-2014《機動車*技術檢驗項目和方法》標準。

四、主要部件名稱

儀器主機；校準塊；電池盒蓋；轉換開關標識（測量或充電）；調節旋鈕；鎖定按鈕；校準值(左側)；測量值(右側)；充電插口；測光口。

五、STT-101型逆反射標志測量儀技術參數

1、觀測角（α）：0.2°；

2、入射角（β）：－4°；

3、光源：標準A光源，暖白色發光二極管；

4、光源色溫：2856K±50K；

5、探測器：硅二極管（符合CIE的光譜光視效率函數V（λ）；

6、顯示器：液晶數字顯示表；

7、逆反射系數測量范圍：（0.1～1999）cd•lx-1•m-2；

8、示值誤差（重復性測量誤差）：≤±2%；

9、電源：2節5號鎳氫電池。

六、STT-101型逆反射標志測量儀儀器充電

1、將儀器手把上的轉換開關撥置【充電】位置。

2、將4.5V直流電源的充電插頭插入充電插座，電源插頭連接220V，50Hz交流電插座即可充電。

3、充電時間:2200mAh的2節5號電池充電約需8h。

4、充電完成后將轉換開關撥到【關】的位置。

5、電池充滿電，可連續測量約15h。

七、STT-101型逆反射標志測量儀儀器調零

1、儀器測量時將“轉換開關”撥置【測量】位置。

2、將黑色校準塊置于儀器的測光口上，校準塊上黑色標識向上。

3、觀察【校準值顯示】數值是否為“0︰”，若不為“0︰”則用【調節旋鈕】調至校準顯示值為“0︰”。

4、當【校準值顯示】數值為“0︰”時，按下【鎖定按鈕】。

5、釋放后，測量值顯示數字也為零（0.0），此時零位即調好。

八、STT-101型逆反射標志測量儀儀器校準

以測量白色反光試樣為例，校準方法如下：

1、將校準值為353.5的白色校準塊放置測光口上。白色標識向上（其測量的幾何條件為：觀測角為0.2°，入射角為－4°）

2、通過【調節旋鈕】調至到該校準塊上所給的數值，即校準值為353.5。

3、按下【鎖定按鈕】，釋放后，【測量值顯示】數值應與【校準值顯示】數值一致（353.5）,儀器校準完畢，取下校準塊即可進行測量。

九、儀器測量

1、測量值：儀器校準后測得的待測試樣的逆反射系數值。例如：測量白色試樣，將試樣置于儀器測光口上，儀器【測量值顯示】窗口數值即為該試樣在觀測角為0.2°入射角為－4°幾何條件下的逆反射系數值（348.8）。此時【校準值顯示】仍為校準塊數值（353.5）。

2、其他顏色試樣測量：其他顏色除不再調零外，校準、測量與白色試樣方法完全相同。

十、STT-101型逆反射標志測量儀儀器維護

1、本儀器為光、機、電相結合的光學測量儀，應注意防潮。特別在冬季用于室外或野外測量時，應注意儀器所處環境溫度不能驟然變化：如室外溫度在－10℃以下，若將儀器從室外移至溫度為20℃左右的室內時，則儀器可能會結霧而損壞。因此必需將儀器連同包裝箱一起置于室溫為20℃室內24小時以上，才能取出儀器。

2、在運輸和使用過程中，儀器應注意防震，以防儀器損壞或造成量值失準。

3、儀器所附的一套校準塊應妥善保存，其表面不得損壞或蒙上灰塵、指印等，以確保校準量值準確性。

4、儀器各緊固件不得隨意松動和拆卸，以防儀器損壞或造成測量值失準。

5、儀器長期擱置不用時，應每隔三個月充電一次。否則電池將會損壞。

十一、裝箱清單

儀器名稱：逆反射標志測量儀

儀器型號：STT-101

序號名稱數量

1、逆反射標志測量儀主機壹臺

2、充電器壹臺

3、黑色調零樣塊壹塊

4、白色校準塊壹塊

5、黃色校準塊壹塊

6、紅色校準塊壹塊

7、綠色校準塊壹塊

8、藍色校準塊壹塊

9、產品說明書壹份

10、產品生產合格證壹份

11、產品保修卡壹份

12、校準證書（應不同用戶要求配置）壹份

十二、STT-101型逆反射標志測量儀用戶須知

1、用戶購買本公司產品后，請認真填寫《產品保修卡》，并將加蓋用戶單位公章的《產品保修卡》和購買儀器發票或合同的復印件寄回本公司客戶服務中心，也可委托售機單位代寄。手續不全時，只能維修不予保修。

2、本公司產品從用戶購置之日起，一年內出現質量故障（非保修件除外），請憑《產品保修卡》或購機發票、合同復印件與本公司售后服務部聯系，可免費維修。保修期內，不能出示保修卡或購機發票、合同復印件，本公司按出廠日期計算保修期，期限為一年。

3、超過保修期的本公司產品出現故障，可以交由本公司儀器服務售后部維修產品，按公司規定收取維修費用。

4、凡因用戶自行拆裝本公司產品、因運輸、保管不當或未按產品說明書正確操作造成產品損壞，以及私自涂改保修卡，無購貨憑證，本公司均不能予以保修。

5、請按照使用說明正確使用，如發現異常，請停止使用并與我公司聯系。
