混凝土收縮膨脹儀

SP-540型混凝土收縮膨脹儀可供建筑科學研究相關，設計部門和有關實驗室以及施工單位用來測定混凝土的收縮和膨脹變形量。

主要技術指標

準棒長度540mm

標準棒膨脹系數1.5×10-6/℃

位移計精度0.01mm

位移計量程±5mm

適用范圍適用于混凝土

外形尺寸745×210×142

質量≈15kg

SP-540型混凝土收縮膨脹儀結構與功能

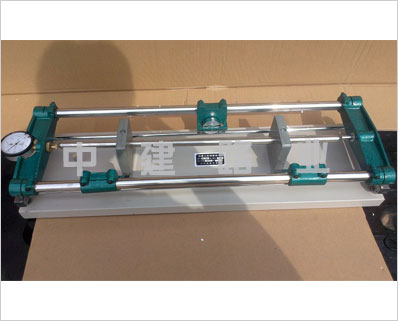

本儀器由底座、定位立柱、可調立柱、百分表、標準桿等組成。

1、底座為鋼結構部件、用于安放砼試塊之用。

2、定位立柱，用于標準桿和砼試塊測頭左側端的縱橫向限位。

3、可調立柱，其商埠預制有3個安裝百分表的通孔和幫助百分表定位的緊定螺釘。三個通孔分別距底座基準面50mm，75mm,100mm距底座基準面50mm的孔，用于測量100×100×515規格的砼試塊；距底座基準面75mm的孔，用于測量150×150×515規格的砼試塊（由于試模規格只有150×150×600，應次建議使用試模縮短件，使砼試塊成形尺寸變為150×150×515）。

4、標準桿，以此作為儀器的基準長度。出廠前標準桿已安裝在標準桿擱架上，請不要隨意拆裝，以免影響標準桿中心高度的準確性。標準桿各側面的50、75100字樣，表示該處如放在底座基準面上，則標準趕9的中心高分別為50mm、75mm、100mm.

SP-540型混凝土收縮膨脹儀操作規程

1、測定試件變形量前，須先在標準棒上校準測量框架，使百分表對準零位（或記下表盤的刻度值）。

2、將制作好的試件兩端擦拭干凈，然后放置在工作臺上，將校準過的測量框架套在試件上，并且左右移動測量框架，使試件的頂頭與測量框架的測量頭準確接觸，此時即可在百分表上進行讀數，記下表盤上的刻度值。

3、如果實驗不是連續進行的或實驗歷時較久后，在測試前須先在標準棒上校準測量框架

SP-540型混凝土收縮膨脹儀注意事項：

1、混凝土收縮膨脹儀應安放在平整的工作臺上，其四個腳應受力均勻，切忌三點著力，以防儀器變形而影響精度。

2、標準桿是儀器的基準長度單位，須輕拿輕放，防止變形。

3、百分表為*部件，試件放置及取出時應輕穩仔細，切勿碰撞表架及表桿。

4、每次使用完畢，應在非油漆件表面涂少許潤滑油，在百分表活動零件表面涂儀表油。

5、粉塵濃度高的環境或較長時間停用，應采取防塵措施。

6、儀器應交由專人看管使用。
