便攜式粗糙度儀

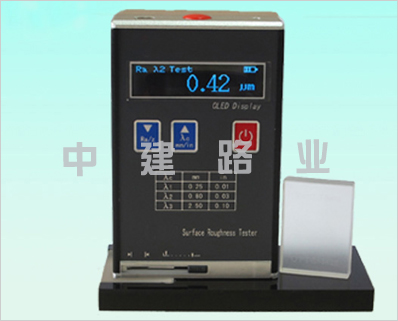

JD220便攜式粗糙度儀是我公司推出的新一代袖珍便攜式表面粗糙度儀。它具有測量精度高、測量范圍寬、操作簡便、便于攜帶、工作穩定等特點，可以廣泛應用于各種金屬與非金屬的加工表面的檢測，該儀器是傳感器主機一體化的袖珍式儀器，具有手持式特點，更適宜在生產現場使用。

二、JD220型便攜式粗糙度儀優點:

用優化的電路設計及傳感器結構設計,將電箱、驅動器及顯示部分合為一體，使其達到高度集成化；任意選擇Ra、Rz、Rq、Rt測量參數；不僅可以測量外圓、平面、錐面，還可測長寬大于80×30mm的溝槽。

三、JD220型便攜式粗糙度儀功能特點：

外形采用拉鋁模具設計，堅固耐用，抗電磁干擾能力顯著，符合當今設計新趨勢。

采用高速DSP處理器進行數據處理和計算，測量和運算速度極大提高。

顯示液晶采用流行的OLED彩色顯示屏，高亮度，無視角，寬溫度，適合各種場合使用。

采用鋰離子充電電池，可長時間工作，無記憶效應，可邊充電邊工作，充電時間短，電池壽命長。

使用通用的USB接口進行充電和通訊。采用專用的充電器或計算機的USB口進行充電，方便快捷。

點陣液晶顯示，界面提示信息豐富。

實時監測鋰電電池電量并顯示，及時提醒用戶進行充電并具有充電進度提示。

自動關機功能以及低功耗軟硬件設計使儀器工作時間超長，適合各種現場使用。

傳感器測頭具有保護門，有效的保護了傳感器測頭，保證了測量的精度。

四、JD220型便攜式粗糙度儀技術參數：

測量參數（µm）：Ra、Rz、Rq、Rt

行程長度（mm）：6

取樣長度（mm）：0.25，0.80，2.50

評定長度（mm）：1.25，4.0

測量范圍（µm）：

Ra：0.05~10.0

Rz：0.1~50

示值誤差：±15%

示值變動性：＜12%

傳感器觸針針尖圓弧半徑及角度：

針尖圓弧半徑：10µm±1µm

角度：

傳感器觸針靜測力及其變化率：

觸針靜測力：≤0.016N

測力變化率：≤800N/m

傳感器導頭壓力：≤0.5N

電池：3.7V鋰離子電池

外形尺寸：106mm×70mm×24mm

重量：200g

工作環境條件:

溫度：-20℃～40℃

相對濕度：<90%

周圍無振動、無腐蝕性介質

五、JD220型便攜式粗糙度儀通用數定義：

1.表面粗糙度：是指加工表面上具有較小間距和峰谷所組成的微觀幾何形狀特征。

2.取樣長度λc：用于判別具有表面粗糙度特征的一段基準線長度。

3.評定長度：評定輪廓所須的一段長度，它可以包括一個或幾個取樣長度。

4.輪廓算術平均偏差Ra：在取樣長度內輪廓偏距的算術平均值

5.輪廓均方根偏差Rq：在一個取樣長度內縱坐標值的均方根值

6.輪廓*大高度Rz（ISO）：在一個取樣長度內，*大輪廓峰高Rp和*大輪廓谷深Rv之和的高度；

7.輪廓峰谷總高度Rt：在評定長度內*大輪廓峰高和*大輪廓谷深之和。
