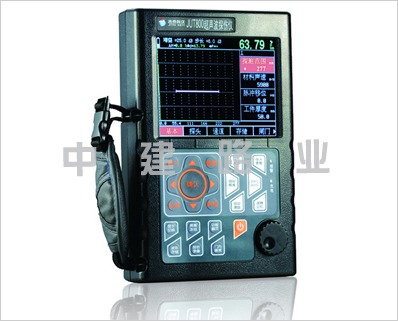

數字式超聲波探傷儀

一、JUT800型數字式超聲波探傷儀概述：

JUT800全數字式超聲波探傷儀能夠快速便捷、無損傷、*地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工、航空航天、鐵路交通、汽車、機械等領域。它是無損檢測行業的必備儀器。

二、JUT800型數字式超聲波探傷儀主要功能：

高精度定量、定位，滿足了較近和較遠距離探傷的要求；

近場盲區小，滿足了小管徑、薄壁管探傷的要求；

自動校準：一鍵式自動校準，操作非常便捷，自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；

自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；

自由切換三種標尺（深度d、水平p、距離s）；

自動增益、回波包絡、峰值記憶功能提高了探傷效率；

自動錄制探傷過程并可以進行動態回放；（無限時）

φ值計算：直探頭鍛件探傷，找準缺陷*高波自動換算孔徑ф值；

500個獨立探傷通道（可擴展），可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊；

可自由存儲、回放500幅A掃波形及數據；

DAC、AVG、TCG曲線（深度補償）自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；

14個內置探傷標準可調出。

可以自由輸入任意行業標準；

發射脈沖寬度和強度可調；

B掃描功能，清晰顯示缺陷縱截面形狀

與計算機通訊，實現計算機數據管理，并可導出Excel格式、A4紙張的探傷報告；

IP65標準鋁鎂合金外殼，堅固耐用，防水防塵，抗干擾能力較強；

利用PC端通訊軟件可以升級儀器系統的功能；

26萬色真彩屏超高亮顯示，亮度可調，適合強光、弱光的工作環境；

高性能*環保鋰電池供電，可連續工作8-10小時。

實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲；

掉電保護，存儲數據不丟失；

探傷參數可自動測試或預置；

數字抑制，不影響增益和線性；

增益補償：對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正；

PC端通訊軟件軟鍵盤操作，實現了計算機控制探傷儀主機進行探傷的目標；

三、JUT800型數字式超聲波探傷儀輔助功能：

角度和K值兩種輸入方式　

回波次數分析　

電源狀態指示　

閘門聲光報警　

DAC聲光報警　

屏幕的凍結和解凍　

時鐘顯示　

休眠和屏保

四、JUT800型數字式超聲波探傷儀技術參數：

掃描范圍：0～10000mm鋼縱波

工作頻率：0.4MHz～20MHz

垂直線性誤差：≤3%

水平線性誤差：≤0.1%

增益：130dB

靈敏度余量：＞62dB（深200mmΦ2平底孔）

分辨力：＞40dB（5N20）

動態范圍：≥32dB

噪聲電平：＜8%

硬采樣頻率：320MHz

重復發射頻率：100~1000HZ

聲速范圍：100～20000（m/s）

工作方式：單晶探傷、雙晶探傷、穿透探傷

數字抑制：（0～80）%，不影響線性與增益

工作時間：連續工作10小時以上（鋰電池）

環境溫度：（-20～70）℃（參考值）

相對濕度：（20～95）%RH

外型尺寸：238×155×46（mm）

重量：1.0KG

五、JUT800型數字式超聲波探傷儀標準配置：

1、JUT800主機1臺

2、直探頭1個

3、斜探頭1個

4、9V電源適配器1個

5、探頭連接線2根

6、產品包裝箱1個

7、使用說明書1本

8、合格證、裝箱卡、保修卡1套
