焊縫探傷儀

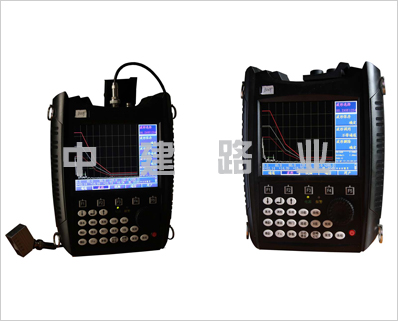

SUB200型焊縫探傷儀，超聲波探傷儀性能特點
脈沖寬度自動匹配/50ns-1000ns
探頭阻尼100Ω、150Ω、200Ω、500Ω，4檔可調
100個獨立探傷通道，可自由設置和存儲多種探傷工藝和標準；
高壓脈沖分方波和尖脈沖兩種,方波脈沖幅值和脈寬可調；
直探頭、斜探頭、雙晶直探頭、雙晶斜探、表面波探頭等多種探傷工作方式；
DGS（AVG）曲線適用于鍛件等工件的探傷；
可處理*大25米量程的回波信號；
檢測過程實時動態錄像并回放，錄像時長累計*大超過30小時；
5.7寸TFT彩屏，640*480VGA分辨率，16位65536種色彩，細膩逼真；
正半波、負半波、全波、射頻共4種檢波方式；
擁有直探頭、斜探頭自動校準功能，使用簡單方便；
具有雙閘門捕捉波形功能；
根據曲面的直徑自動修正缺陷位置的檢測結果；
SUB200型焊縫探傷儀自動測量、計算裂紋深度；
實時檢索缺陷*高波，記錄缺陷*大值；
對缺陷回波進行波峰軌跡描繪、波峰記憶等功能，輔助對缺陷定性判斷；
焊縫圖示、當量孔徑計算等功能；
可設置閘門、曲線的進波、失波等多種條件的聲光報警；
主菜單，子菜單在同一窗口顯示。一目了然，操作簡單，方便尋找；
主要功能均通過快捷鍵實現快速進入，飛梭旋輪方便快速調整設置；
SUB200型焊縫探傷儀多種行業報告可選；
A掃描、B厚度掃描、顏色B掃描和灰度B掃描共4種掃描方式；
數據可通過USB2.0接口導入計算機；
大容量鋰電池可保證續航20個小時以上，可隨時更換電池；
備用電池可單獨充電，主機工作時可給電池充電；
可用腕帶單手持機操作，也可通過背帶掛在胸前操作；
防護等級IP53，可在滴水環境或小雨中使用；
支持固件在線升級，用戶可自行升級，無需返廠。
SUB200型焊縫探傷儀技術參數
檢測范圍：0～25000mm
聲速范圍：200～20000m/s
增益范圍：0dB～110dB
采樣頻率：250MHz
顯示延遲：-20µs～+3400µs
探頭零偏：0µs～99.99µs
工作頻率：0.2～20MHz
電噪聲水平：≤10％
重復頻率：10～2000Hz
靈敏度余量：＞62dB
分辨力：＞40dB（5P14）
線性抑制：0～80%（數字抑制）
垂直線性誤差：≤2%
水平線性誤差：≤0.1%
動態范圍：≥32dB
內置閃存：4GB
電池：5×3.7V鋰電池
電源：21V
環境溫度：-20℃～﹢50℃
環境濕度：20%～95％RH
顯示：640×480，65536色
波形刷新率：50Hz
尺寸：23cm×17cm×5.5cm
重量：1.56kg（含皮套）
SUB200型焊縫探傷儀裝箱配置：主機、充電器、探頭接線電纜（2個）、直探頭（Φ20mm，2.5MHz）、斜探頭（9×9K2，2.5MHz）、耦合劑、皮套、儀器背帶、儀器箱背帶、操作手冊、包裝箱、電池、裝箱清單、上位機軟件、合格證、Mini-USB數據線、保修單。
